Experimento de Ventana de Proceso MVPS®: Robustez y Tolerancias en Moldeo por Inyección
El Experimento de Ventana de Proceso MVPS® es una herramienta matemática avanzada desarrollada para visualizar, ajustar y validar los límites operativos de un proceso de moldeo por inyección. Su objetivo principal es mapear el comportamiento del polímero bajo diferentes combinaciones de variables para determinar el impacto exacto en las piezas moldeadas.
En la práctica del Moldeo Científico, los parámetros más críticos para definir la estabilidad de una ventana operativa son la Presión de Sostenimiento (Hold Pressure) y la Temperatura (ya sea de la masa fundida o del molde). Delimitar este rango permite que el proceso absorba las variaciones normales de planta (como cambios de lote de resina o fluctuaciones ambientales) sin generar producto fuera de especificación.
Gracias al monitoreo de estas tolerancias críticas, los ingenieros pueden predecir desviaciones y tomar acciones correctivas antes de que se generen piezas defectuosas.
📌 Requisito Indispensable: Para garantizar la efectividad de la Ventana de Proceso MVPS®, es necesario haber completado exitosamente la secuencia de estudios previos (Viscosidad, Linealidad, Balance de Cavidades, Sostenimiento, Sellado de Compuerta y Tiempo de Enfriamiento).
¿Quieres automatizar el trazado de tu matriz DoE y analizar tu ventana de proceso en tiempo real? Centraliza todas tus variables y genera reportes de validación listos para auditoría en www.moldinghub.com, la suite digital especializada para profesionales de la industria del plástico.
Instrucciones Paso a Paso para la Ejecución de la Ventana de Proceso
Sigue esta metodología para ejecutar el diseño de experimentos y recopilar muestras representativas:
1.Carga de Datos Base: Al utilizar el sistema en línea, la mayoría de los Parámetros de Entrada se cargarán automáticamente desde tus estudios previos. Captura el rango menor y mayor para la Temperatura de Molde o Temperatura de Masa Fundida, según la variable a evaluar.

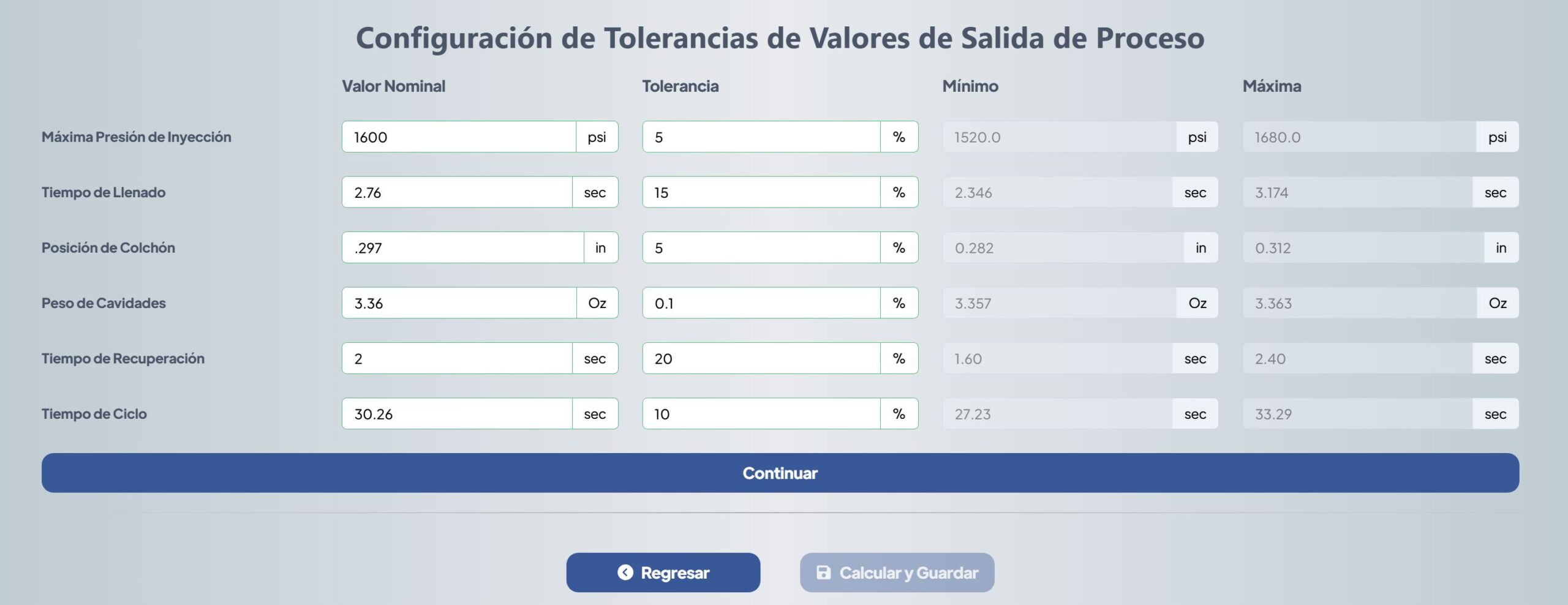

2.Definición de Límites: Establece los Límites Inferiores y Superiores deseados para los Valores de Salida de Proceso (dimensiones críticas, peso y apariencia visual).
3.Ejecución de Muestreo Aleatorio: Verifica la matriz con el orden aleatorio de corrida asignado para evitar sesgos térmicos durante la prueba.
4.Arranque Seguro y Purgado: Configura los parámetros en la máquina siguiendo el Orden #1. Ejecute un arranque seguro de proceso y deseche al menos 5 disparos iniciales para permitir que la temperatura y la presión se estabilicen antes de tomar las piezas de muestra.
5.Registro de Salidas: Anota los Valores de Salida de Proceso reales en la fila correspondiente y repite los pasos 4 y 5 para cada combinación de la matriz.
6.Metrología y Control Cosmético: Una vez completadas las muestras:
- Mide físicamente las Dimensiones Críticas de Funcionamiento con el equipo de metrología.
- Realiza una inspección visual para verificar que las piezas estén 100% libres de Defectos Cosméticos (rechupes, ráfagas, rebaba o atrapamiento de aire).
7.Análisis de Resultados: Analiza la ventana gráfica resultante en la plataforma, evalúa el rango de trabajo seguro y documenta tus comentarios finales de liberación de proceso.
⚠️ NOTA DE REDISEÑO: Si durante el análisis observas que la ventana segura es demasiado estrecha o inexistente (los valores de salida quedan fuera de tolerancia en casi todas las combinaciones), se deberá evaluar la posibilidad de rediseñar el experimento, modificar las temperaturas base o revisar el diseño físico del herramental/pieza.
Procedimiento de Ventana de Proceso MVPS

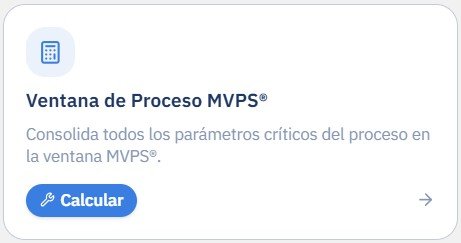

Selecciona la Tarjeta en la sección de MoldingApp
Selecciona el Sistema de Medición

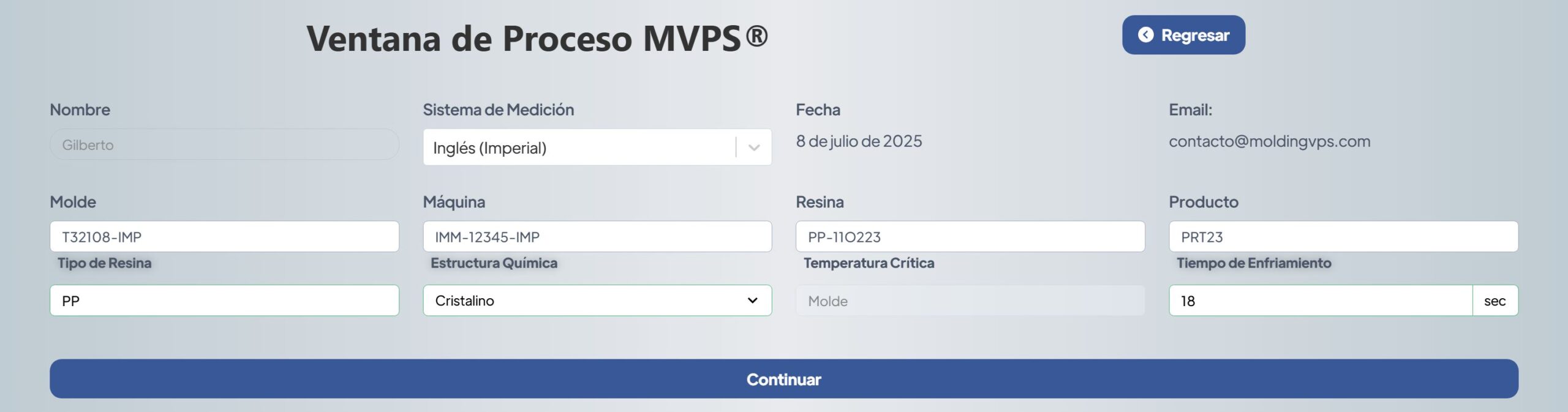

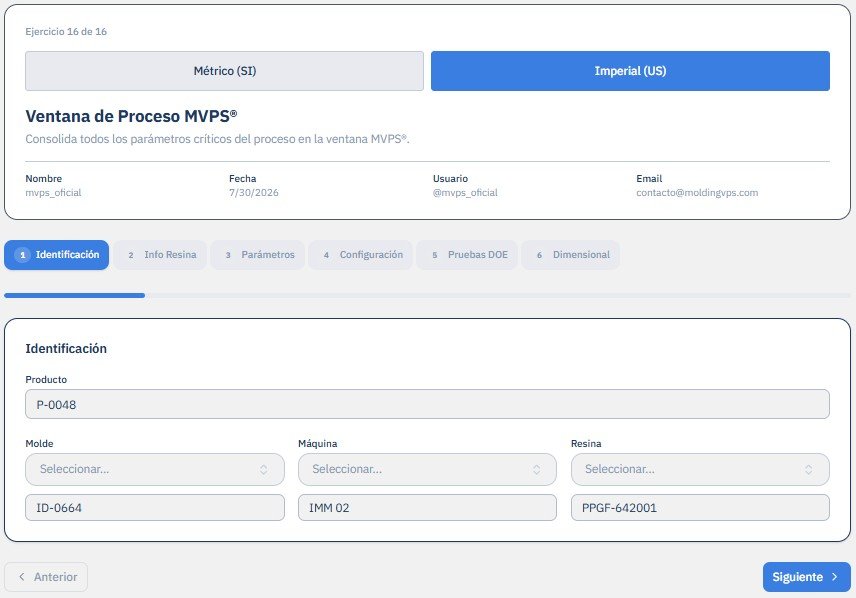

Ingresa los nombres o ID de los elementos:
Nombre del ejercicio, Máquina, Resina y Molde, Agrega comentarios de ser necesario.
*Los ítems pueden ser seleccionados directamente desde tu base de datos
*Los datos de resina y de molde no son necesarios, pero sirven para identificar y relacionar tus equipos para futuros calculos.

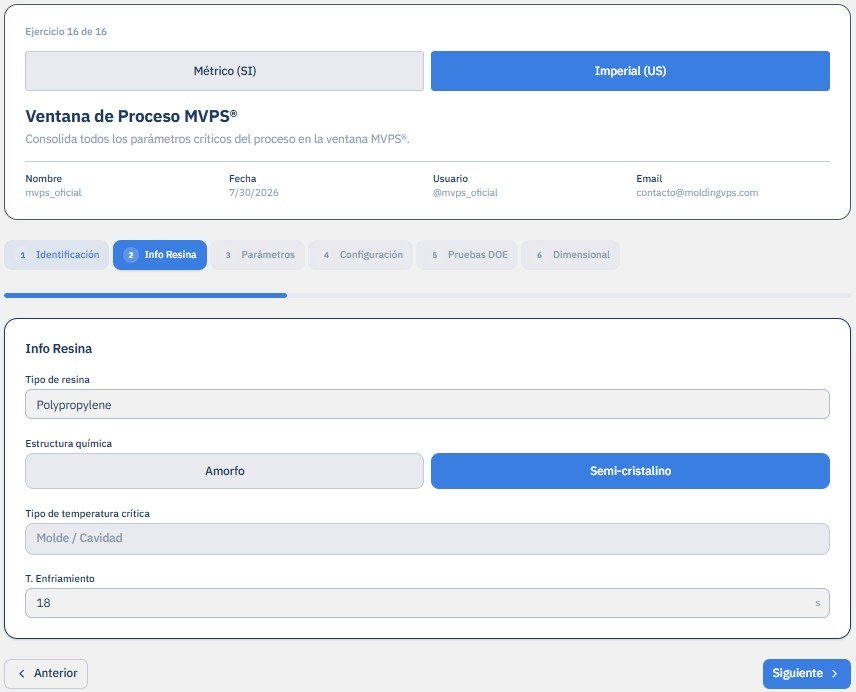

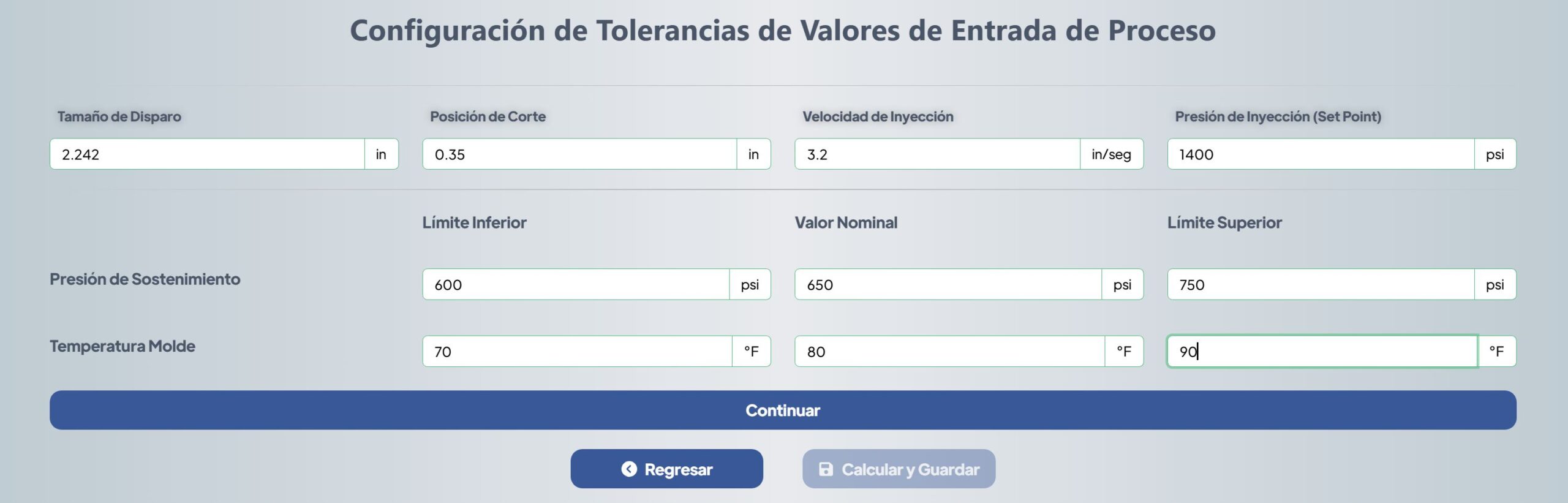

Ingresa la Información de la Resina o Compuesto
Ingresa los datos requeridos:
Todos los datos son importantes para obtener resultado precisos.

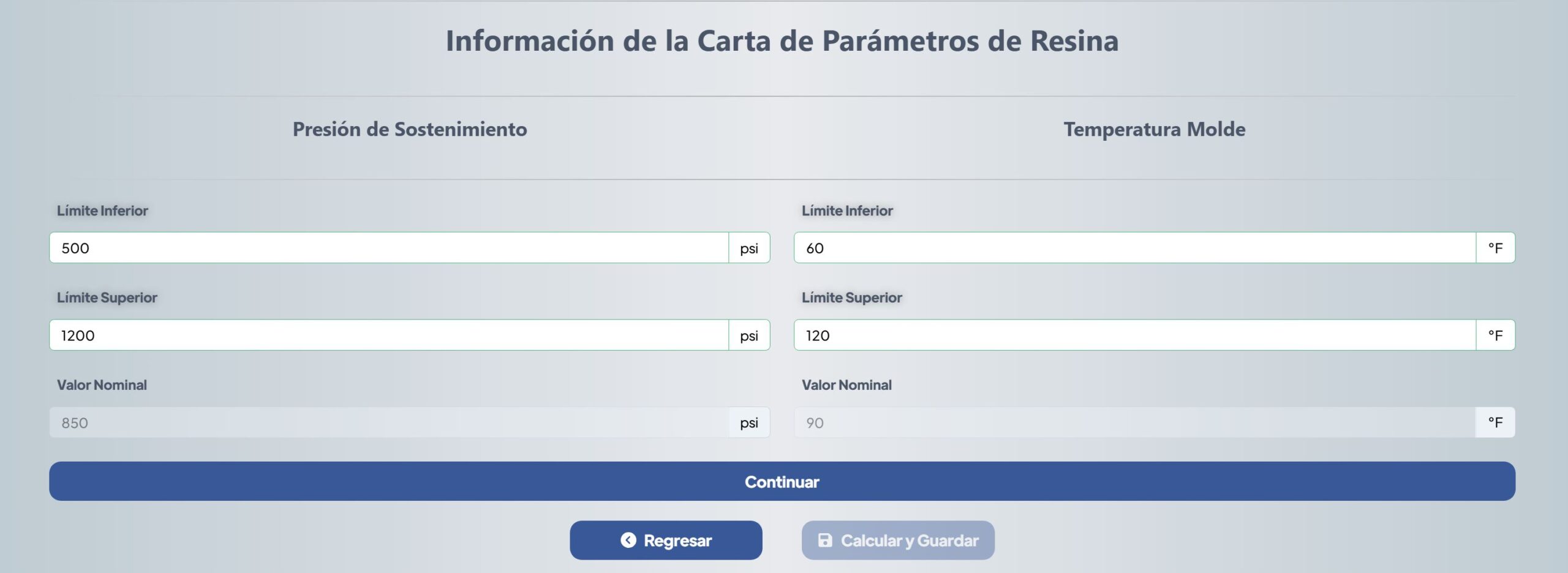

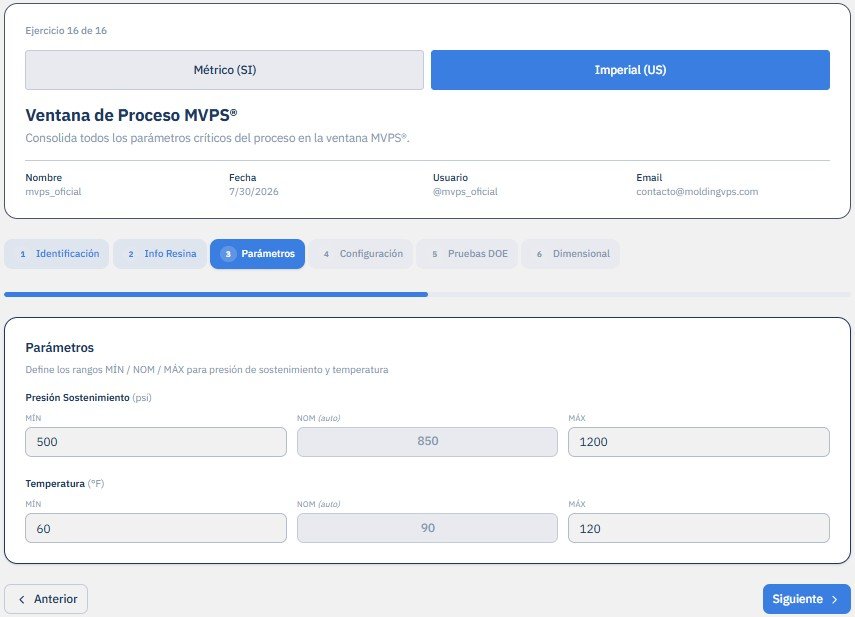

Ingresa los rangos de proceso recomendados para la resina:
Con esto podremos saber en que zona estaremos trabajando durante el estudio.

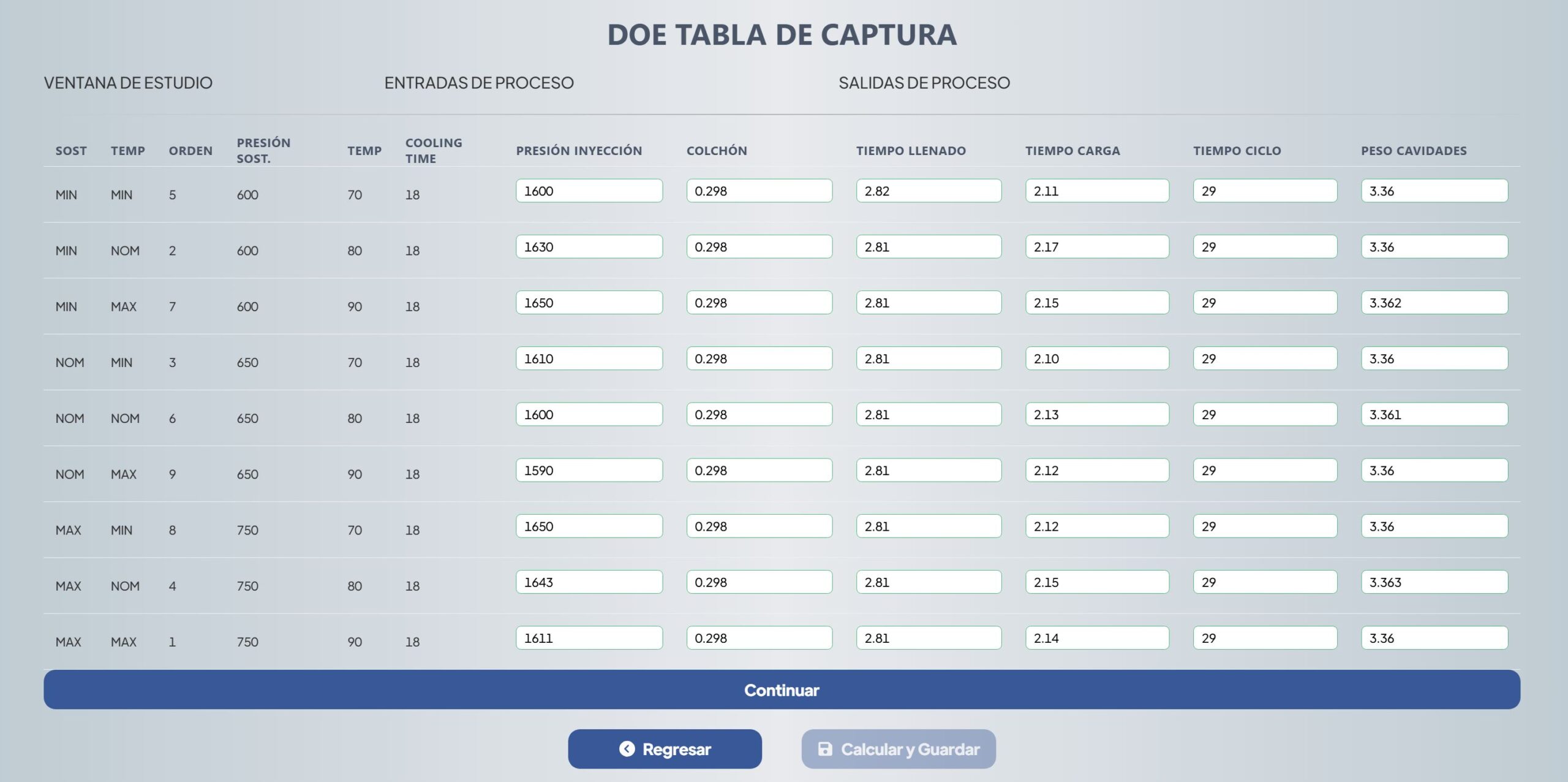

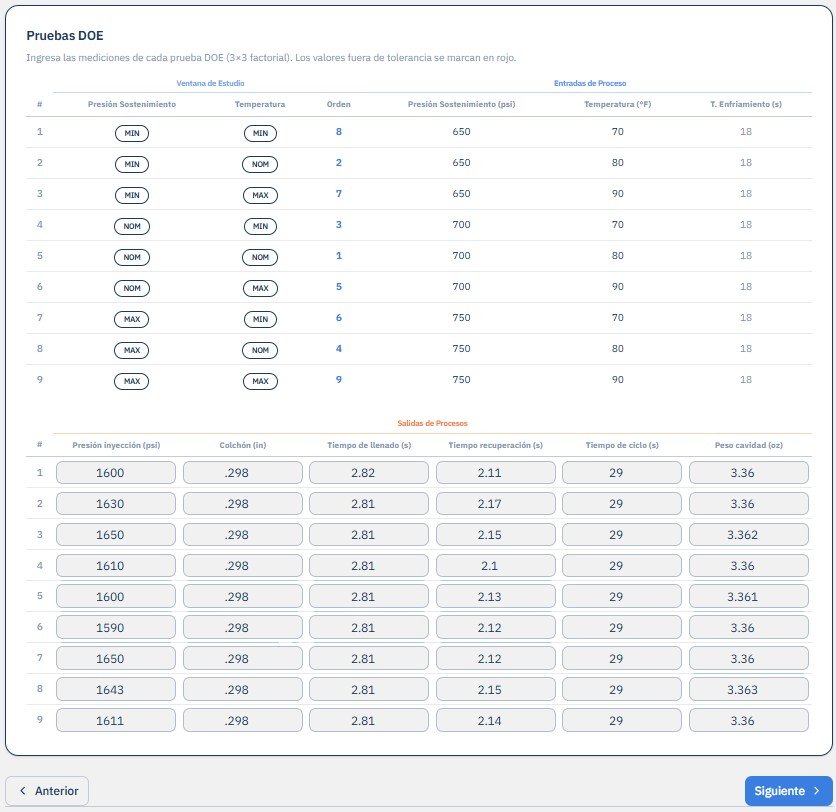

Mini DOE de orden aleatorio:
Un total de 9 experimentos serán realizados para definir tu ventana de proceso y validar la estabilidadde los parámetros de salida (Outputs).
Moldea varios disparos hasta asegurar la estabilidad de la máquina, al menos 6 disparos son recomendados antes de elegir las piezas de muestra, conserva el disparo completo y captura los datos en la tabla segun el orden al que pertenezca.
Evaluación dimensional de las piezas:
Cavidad (es)
- Si tu molde es de 2 o más cavidades, puedes agregarlas en las pestañas iniciales del Test Dimensional.
- Si quieres evaluar mas de una pieza por cavidad te recomendamos crear una nueva pestaña y serguir un registro uniforme como: Cavidad 1-1, Cavidad 1-2, Cavidad 1-3, etc.

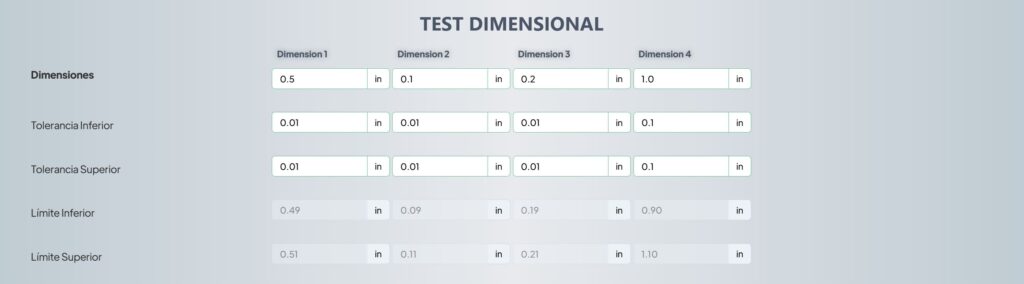

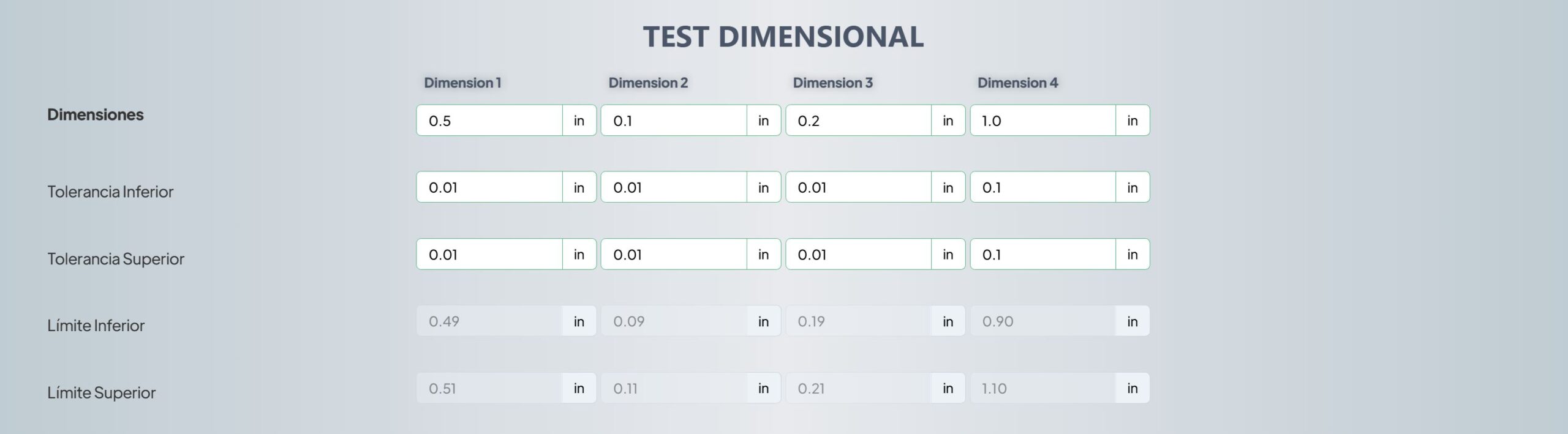

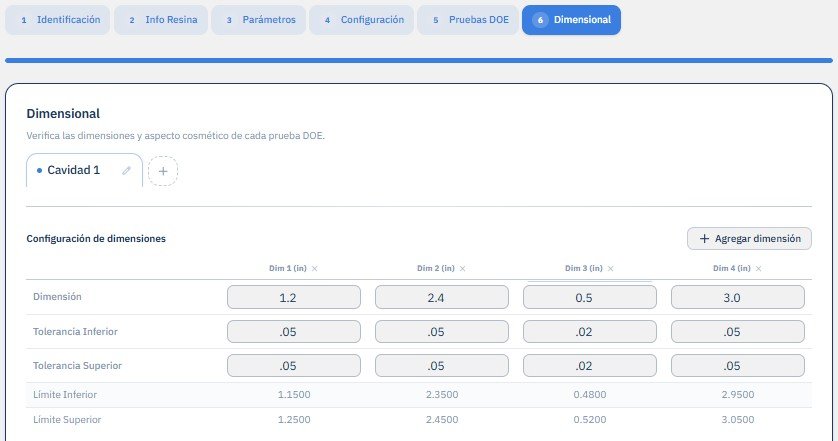

Configuración Dimensional
Para evaluar la calidad dimensional de tus piezas debes elegir cuales son las medidas criticas del diseño de la pieza, puedes encontrarlas en el dibujo o definirlas mediante tu registro.
Agrega las dimensiones que necesites, su valor nominal y sus rangos de tolerancia.
Configuración de Atributos
Los atributos pueden ser cosméticos, funcionales, destructivos, etc., los cuales se definen con un Pasa o Falla.
Para estos casos puedes agregar la cantidad de atributos necesarios, estos automáticamente tendrán la opción de Aceptado o Rechazado.

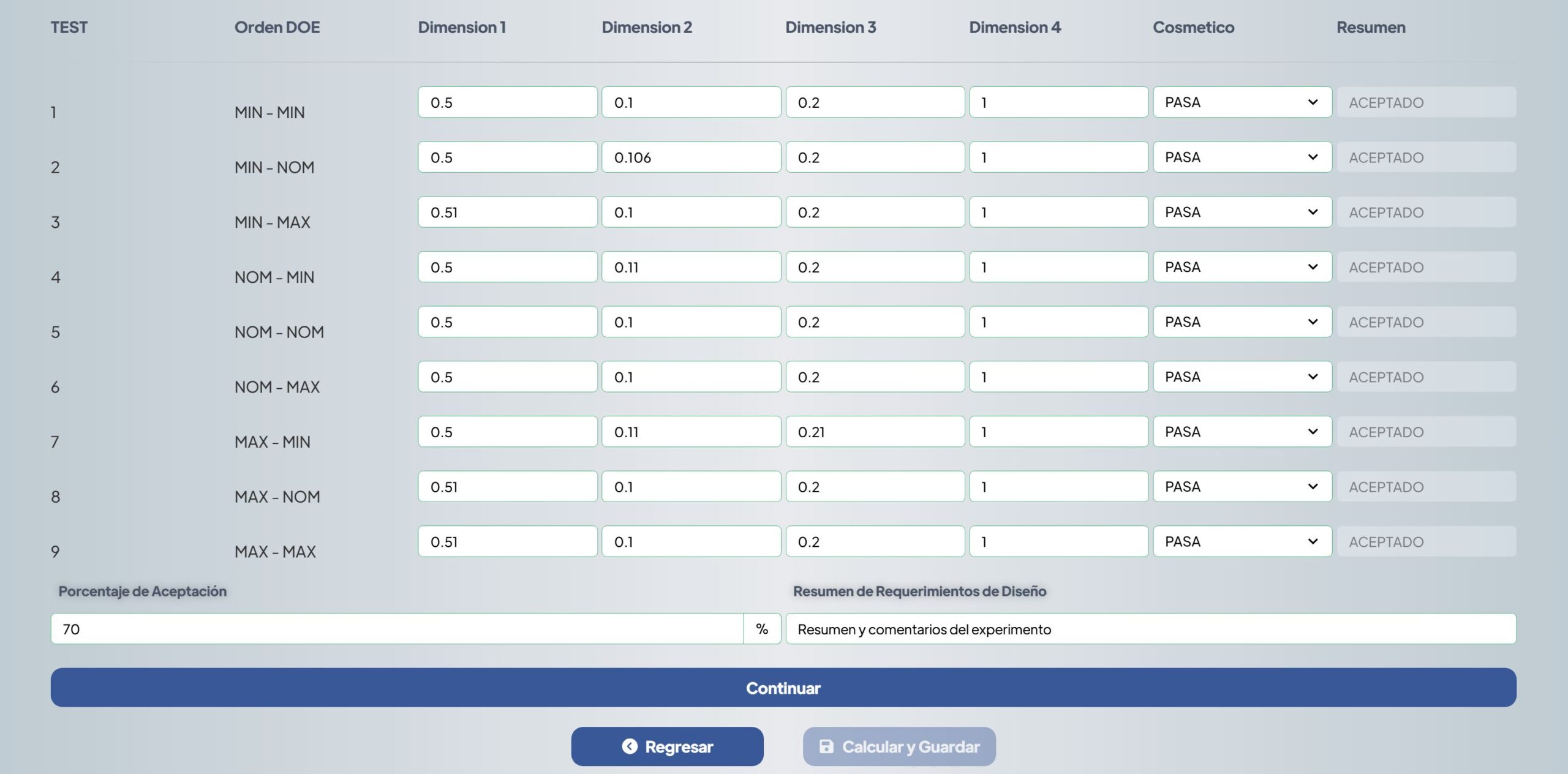

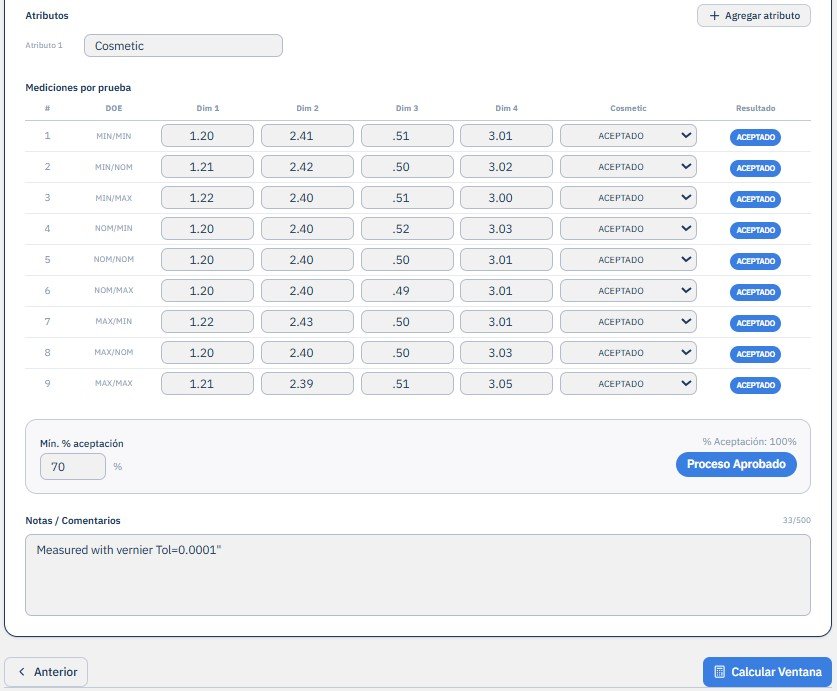

Mediciones de prueba
Anota los datos obtenidos de cada medición en su línea correspondiente, así como el status de la evaluación de los atributos.
Porcentaje de Aceptación
Al final, es necesario establecer un minimo de aceptación para la Ventana de Proceso MVPS®, que puede ir de 0 a 100%, cada empresa y cada tipo de moldeo puede ser establecido personalmente, nosotros recomendamos un 70% como mínimo aceptable para la evaluación.

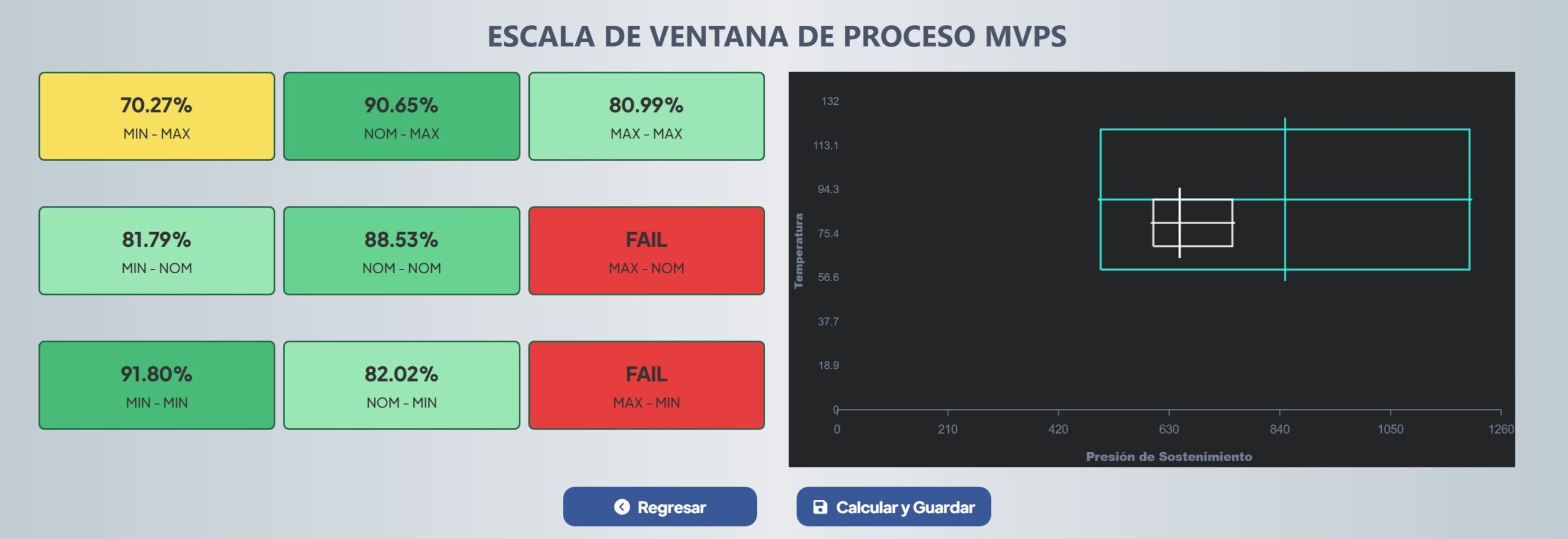

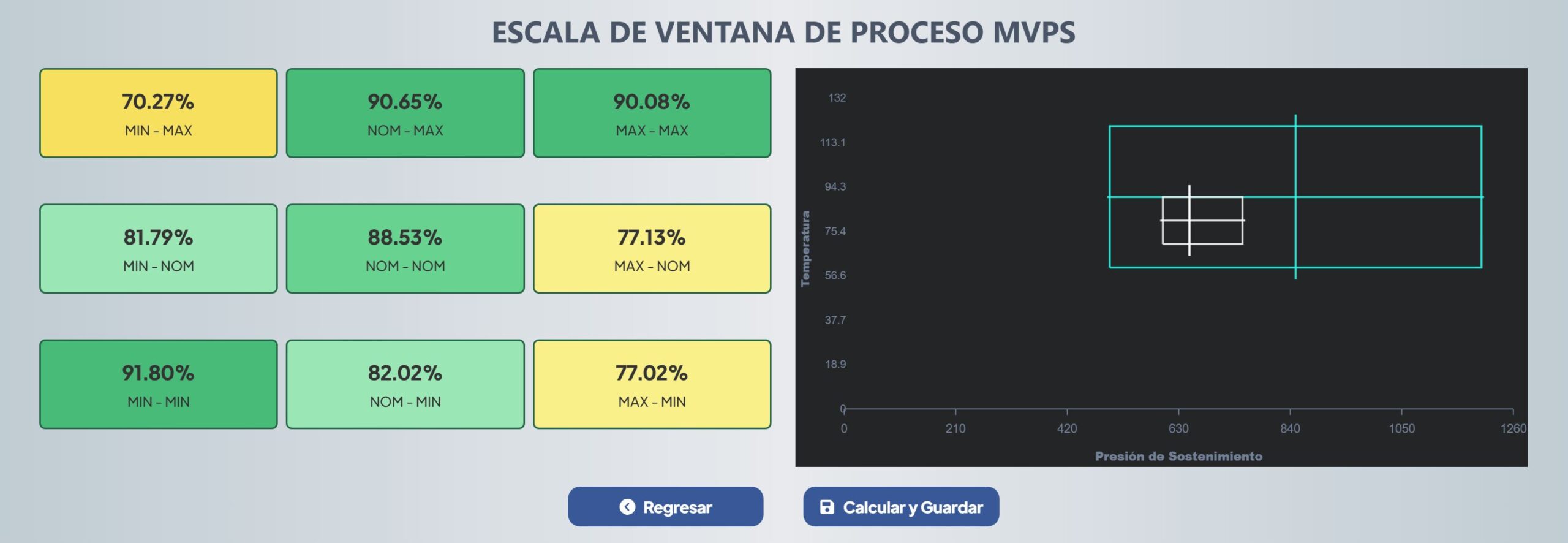

Conóce la Ventana de Proceso MVPS®:
Ventana de Proceso Mosaico MVPS®
Esta ventana de proceso, observada de lado izquierdo, nos indica la eficiencia del comportamiento cada combinación de parámetros, es decir, mínimo con mínimo, nominal con máximo, etc.
De esta manera, se garantiza la funcionalidad del proceso en cada combinación posible.
En caso de que un recuadro quede fuera de rango, aparecerá en color rojo, esto nos ayudará a saber en que sentido debemos mover los parámetros para iniciar un nuevo proceso.
Ventana de Centrado de Proceso MVPS®
Esta ventana proceso, observada de lado derecho, nos indica en que margen quedó el proceso establecido, con referencia a las recomendaciones de uso del fabricante de resina.
Esto es importante, ya que cuanto más nos separemos de los extremos, más oportunidad tendremos de optimizar el proceso y mantener un colchón seguro para la calidad del producto final.

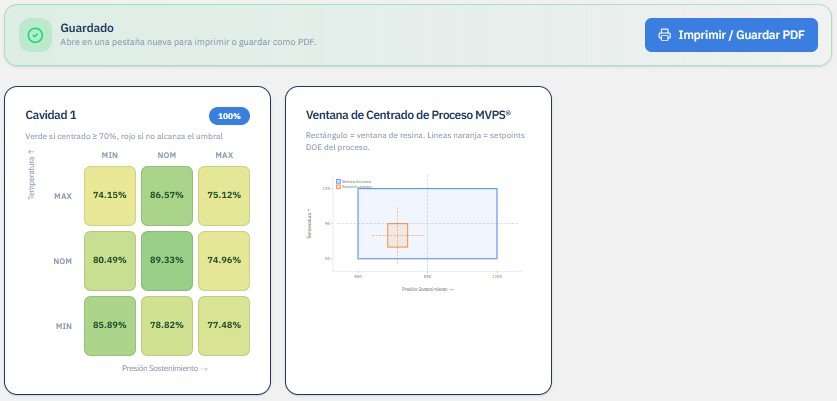

Caso de Aceptación de Ventana de Proceso
Ventana Mosaico: Muestra el porcentaje de aceptación de tu proceso de moldeo, en base a los Límites de Proceso y las Tolerancias Dimensionales. Un punto estable de proceso tendrá una tendencia hacia el 100% y será resaltado con un color Verde Oscuro, mientras que un punto inestable se estará alejando del 100% y marcando con color Amarillo.
Ventana de Centrado: Muestra en color Azul, el área de trabajo posible por la Hoja de Proceso de la Resina (PDS: Process Data Sheet). Y en color Blanco, la ubicación del proceso de moldeo actual. Esto permite analizar si los parámetros de validación inicial pueden ser ajustados y en qué dirección.
Interpretación: En base a los resultados obtenidos podemos definir lo siguiente:
– Los rangos del Proceso de Moldeo SI son seguros para su operación,
– La Ventana de Proceso está Dentro de un área aceptable para el material utilizado,
– La Ventana de Proceso SI satisface las exigencias del Producto Moldeado,
– Las variaciones de proceso NO afectarán la integridad del Producto Moldeado.
– El Proceso de Moldeo SI es seguro para su ejecución.
Caso de Rechazo de Ventana de Proceso
Ventana Mosaico: Muestra cuadros en rojo, esto indica que esa combinación de parámetros afecta en uno o mas factores, la integridad del Producto Moldeado. Por lo tanto, el proceso debe ser reevaluado y ejecutado con nuevos valores, los cuadros rojos nos ayudarán a conocer en qué sentido debemos mover nuestro Proceso de Moldeo.
Ventana de Centrado: Muestra si el Proceso de Moldeo puede ser ajustado en la dirección que sugiere la Ventana Mosaico. En dado caso que la ventana blanca estuviera fuera de la ventana azul, nos avisará que el proceso está configurado fuera de los rangos sugeridos por el Proveedor de Resina.
Interpretación: En base a los resultados obtenidos podemos definir lo siguiente:
– Los rangos del Proceso de Moldeo NO son seguros para su operación,
– La Ventana de Proceso está Fuera de un área aceptable para el material utilizado,
– La Ventana de Proceso NO satisface las exigencias del Producto Moldeado,
– Las variaciones de proceso SI afectarán la integridad del Producto Moldeado.
– El Proceso de Moldeo NO es seguro para su ejecución.
En cualquiera de los casos, puedes guardar, imprimir y compartir los resultados del experimento.
Descarga e Imprime
Puedes descargar los resultados en formato PDF e imprimirlos, es muy importante tener un archivo de tus cálculos, es por eso que MVPS te ofrece un almacenamiento personal en nuestro sitio www.moldinghub.com.
FAQ’s – Preguntas Frecuentes
¿Qué es una ventana de proceso en moldeo por inyección?
Es el rango de parámetros (temperatura, presión, tiempo) dentro del cual se pueden producir piezas aceptables. Una ventana amplia indica un proceso robusto; una estrecha es señal de un proceso inestable.
¿Cuál es el objetivo principal de definirla?
Garantizar que pequeñas variaciones (como cambios en la viscosidad del material o la temperatura ambiental) no resulten en piezas defectuosas, asegurando la repetibilidad a largo plazo.
¿Cómo influye la temperatura del fundido en la ventana?
A mayor temperatura, el material fluye más fácil (menos viscosidad), lo que suele ampliar la ventana de llenado, pero puede estrechar la ventana de enfriamiento y degradar el polímero.
¿Qué relación hay entre la presión de inyección y la ventana?
La presión define los límites de “pieza corta” (mínima) y “rebaba” (máxima). El espacio entre estos dos extremos define la amplitud de tu ventana de operación.
¿Qué es un “proceso centrado”?
Es cuando operamos exactamente en el medio de nuestra ventana. Esto nos da el máximo margen de seguridad hacia ambos lados (evitando tanto piezas cortas como rebabas).
¿Cómo afecta el diseño del molde a la ventana de proceso?
Un molde con buen venteo y enfriamiento uniforme crea una ventana mucho más grande, permitiendo al técnico ajustar parámetros sin temor a generar defectos inmediatos.
¿Por qué es vital para el Moldeo Científico?
Porque el Scientific Molding no busca solo “hacer piezas buenas”, sino encontrar científicamente los límites donde las piezas fallan para alejarse de ellos.
Optimiza tu robustez de tu Ventana de Proceso
Define y valida tu ventana de operación con precisión técnica. Utiliza nuestra plataforma de cálculos en: www.moldinghub.com.
¿Qué sucede si la ventana de proceso es demasiado pequeña?
Cualquier cambio mínimo, como el encendido del aire acondicionado en la planta o un nuevo lote de resina, provocará scrap masivo, haciendo el proceso “ingobernable”.
¿Cómo influye el espesor de la pared en la ventana?
Piezas de pared delgada suelen tener ventanas más estrechas debido a que el material se solidifica muy rápido, exigiendo presiones y velocidades de inyección muy precisas.
¿Qué papel juega la viscosidad del material?
Si la viscosidad varía mucho entre lotes, la ventana de proceso se desplaza. Un proceso robusto debe ser capaz de absorber estas variaciones sin necesidad de reajustar la máquina constantemente.
¿Cuándo se debe validar la ventana de proceso?
Siempre durante la etapa de calificación del molde (IQ/OQ/PQ). Es el documento que respalda que el proceso es capaz de entregar calidad consistente bajo condiciones reales de producción.
¿Cómo ayuda la tecnología VPS a mantener la ventana?
Nuestras herramientas permiten monitorear los parámetros clave en tiempo real, asegurando que el proceso se mantenga dentro de los límites validados y alertando antes de que ocurra un defecto.
