Estudio de Repetibilidad
El Estudio de Repetibilidad nos ayuda a conocer el estado funcional de la Válvula Check del Tornillo de Inyección o Husillo, para poder establecer una confianza en la consistencia de nuestro proceso de inyección.
Este estudio es recomendado realizarse siempre antes de comenzar un nuevo Proceso de Moldeo por Inyección, ya que si el Proceso nuevo es realizado con una Válvula deteriorada o dañada, cuando esta sea reparada o reemplazada, el Proceso puede cambiar radicalmente.
También es recomendado hacerse periódicamente como parte de un programa de Mantenimiento Autónomo, ya que es un estudio que puede llevarse a cabo en menos de media hora, no requiere desarme y puede evitar grandes problemas de proceso.
Otra razón que nos llevaría a realizar el Estudio de Repetibilidad V-Check es que, inesperadamente, la Posición de Colchón este resultando por debajo de lo esperado en el registro histórico del Proceso de Moldeo o incluso que este viajando hasta el Cero Físico del recorrido del Tornillo de Inyección.
Una parte fundamental para realizar este estudio y para verificar en cada inicio de producción es verificar que el cero físico esté correctamente calibrado, esto se logra avanzando el tornillo hacia la mínima posición posible, lo que sería el Cero Físico, y verificando que el Control de Mando coincida con la Posición Cero, en caso de que esto no sea correcto será necesario hacer una Calibración de Posición de Tornillo, tanto en Posición Cero como en Posición Totalmente Retraído.
Instrucciones
- Establezca el Proceso con llenado de la Primera Etapa de Llenado entre 95-98%.
- Reduzca el Tiempo de Sostenimiento y la Presión de Sostenimiento a Cero, para que no genere presión ni llenado no requerido.
- Haga 10 Disparos consecutivos sin ajustar ningún parámetro.
- Capture los datos de Peso de Disparo, Tiempo de Llenado y Colchón en la tabla.
- Evalué la confianza de la Unidad de Inyección. Si el porcentaje está sobre el 3%, el equipo requiere Mantenimiento Correctivo y/o Refacciones.
Procedimiento

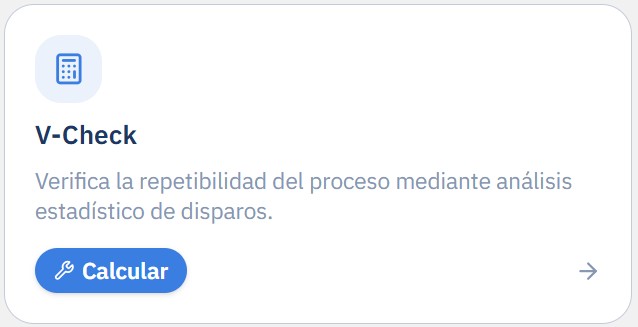

Selecciona la Tarjeta: Repetibilidad de V-Check

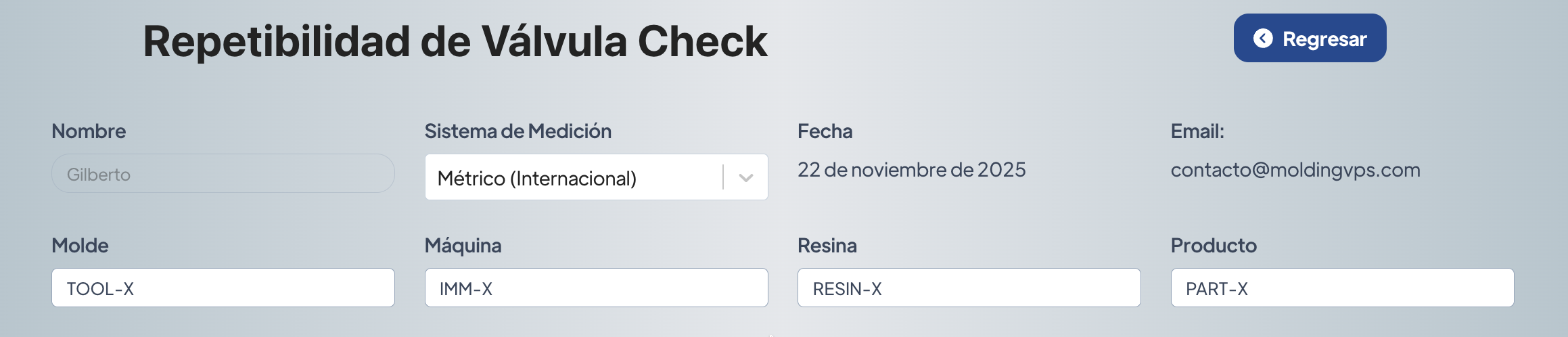

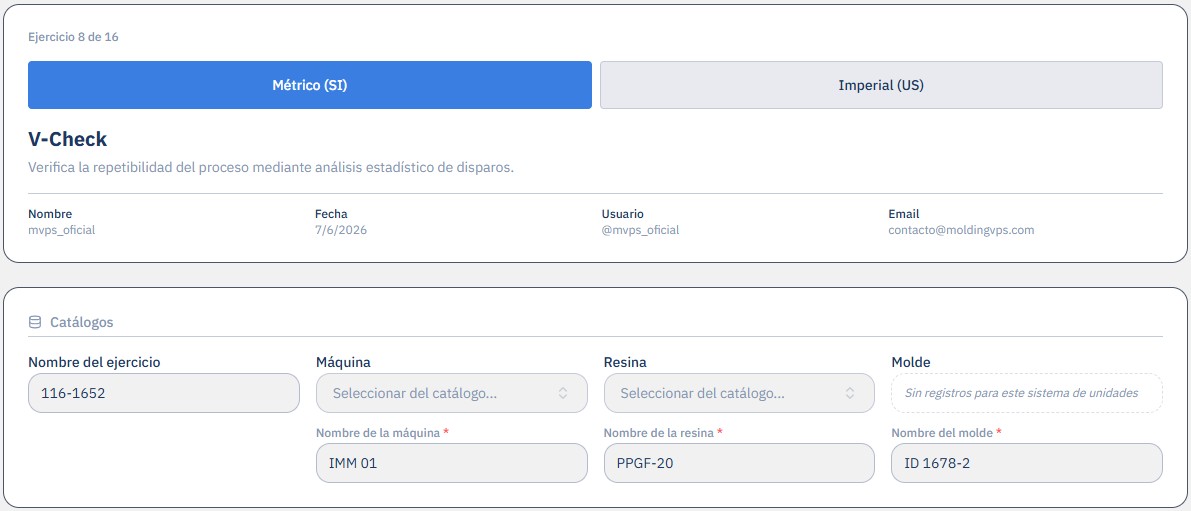

1. Selecciona el Sistema de Medición.
2. Ingresa los nombres o ID de los elementos:
– Molde,
– Máquina,
– Resina y
– Producto Moldeado.

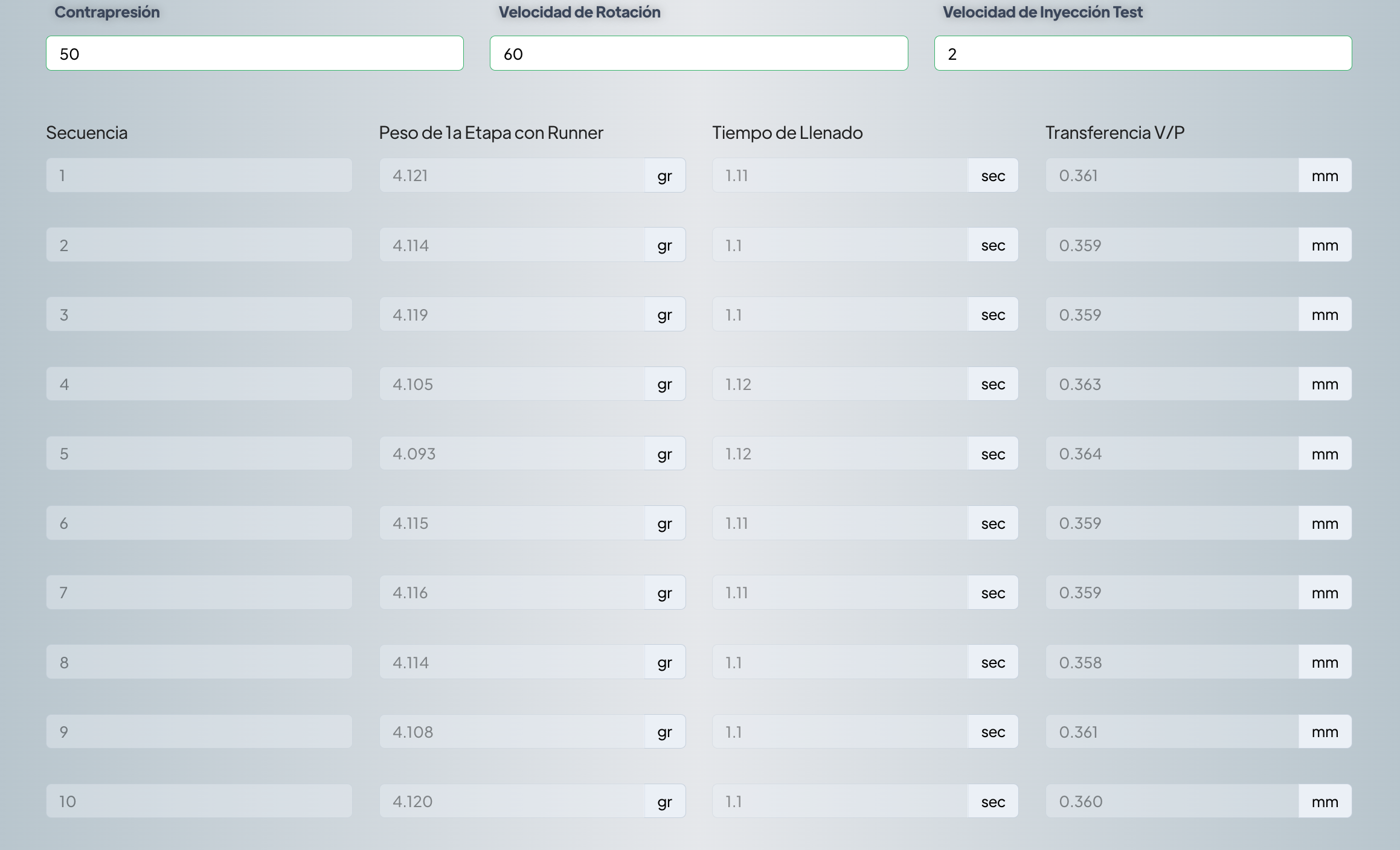

3. Introduce los datos de:
- Contrapresión
- Velocidad de Rotación
- Velocidad de Inyección

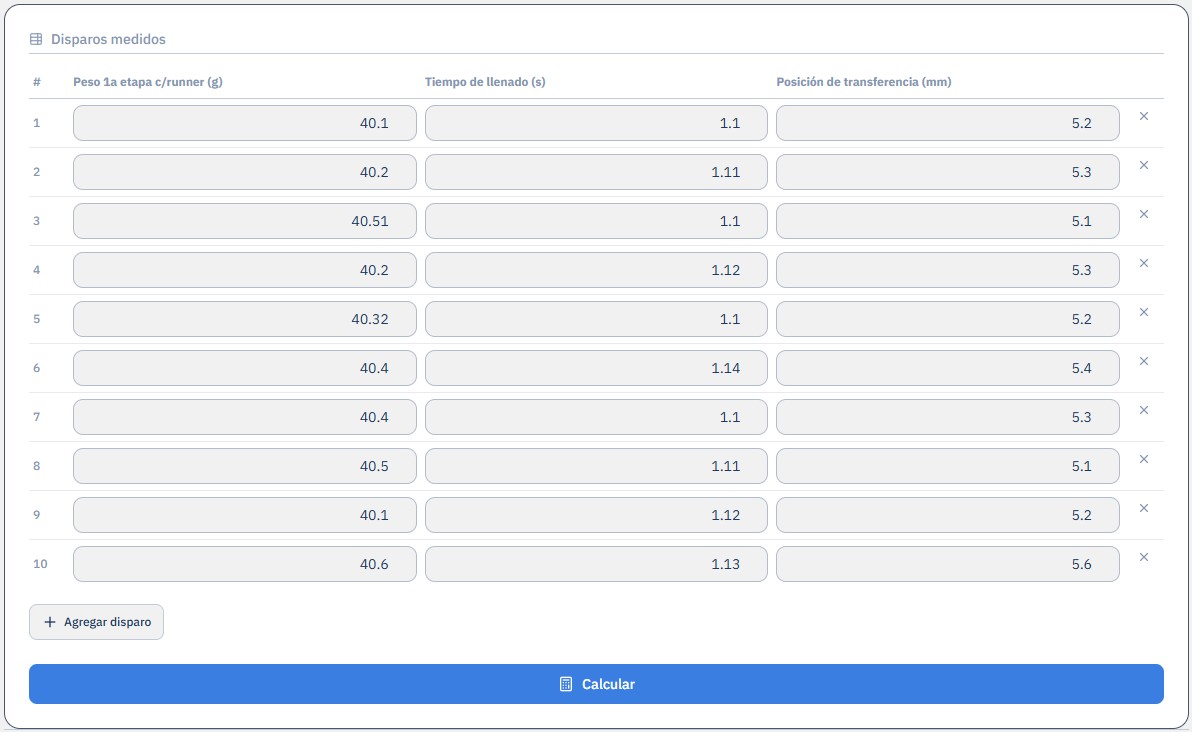

4. Ejecuta 10 disparos en la máquina e ingresa la Información en la Tabla.

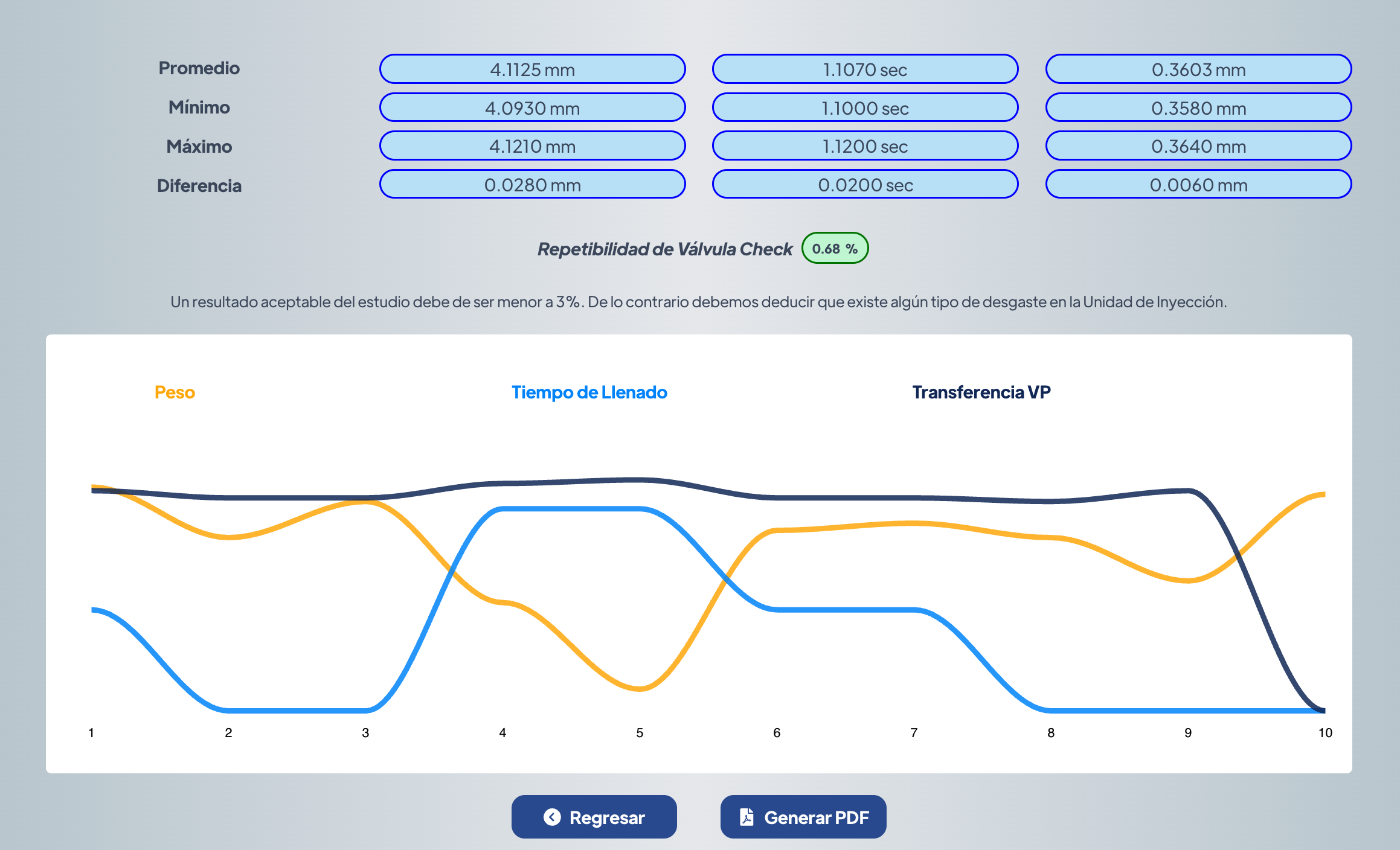

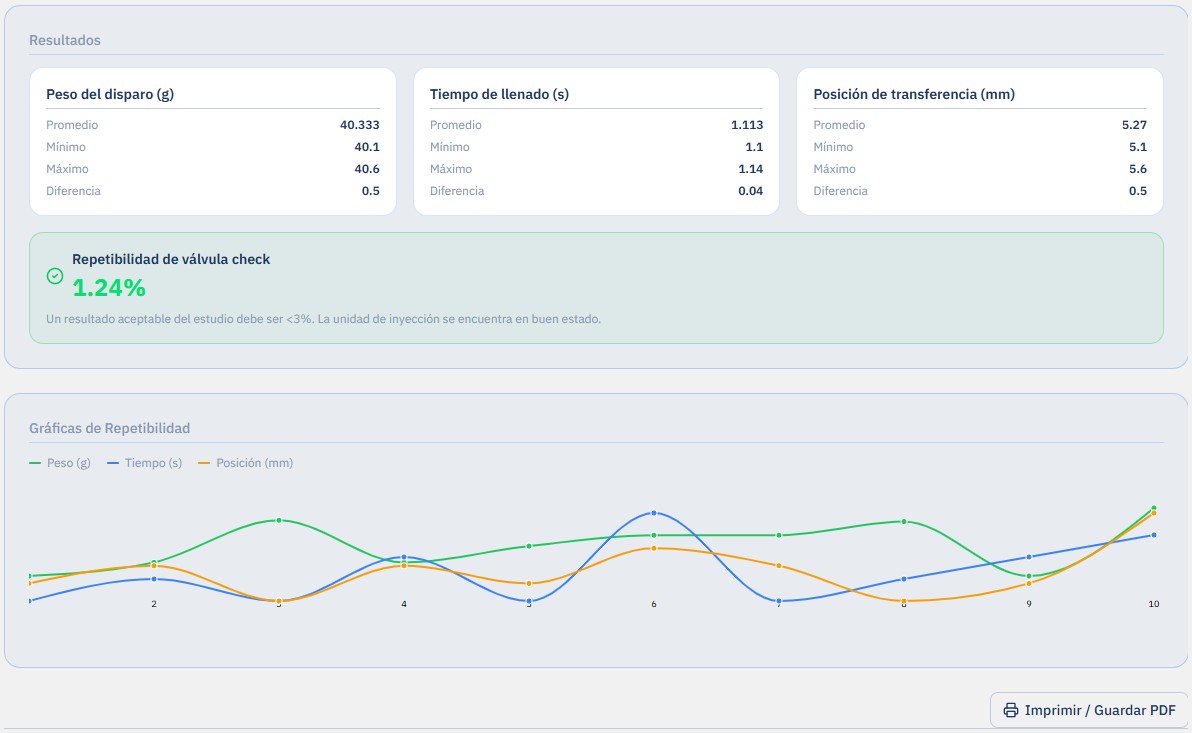

5. Selecciona “Calcular y Guardar”.

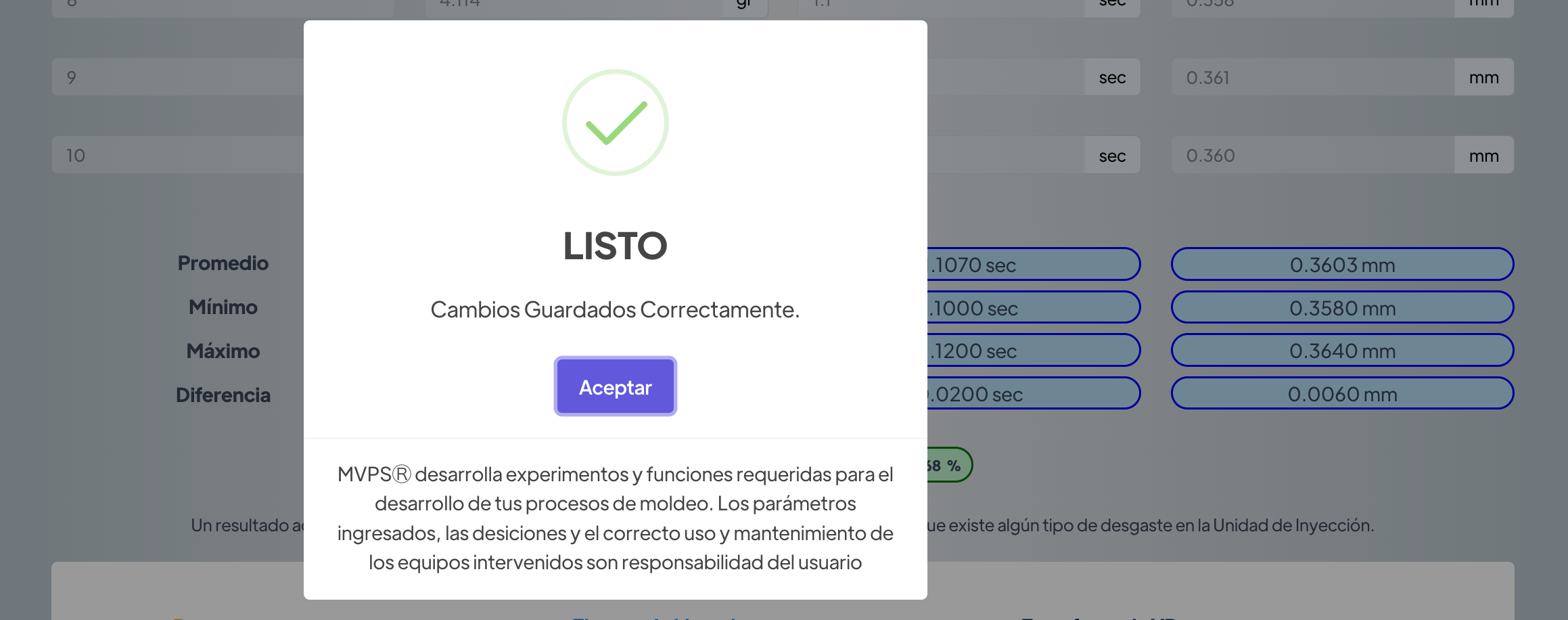

6. Tu operación de ha completado con éxito.
5. Puedes descargar e imprimir tu reporte en formato PDF. Los datos se guardan automáticamente en tu base de datos personal.
FAQ’s – Preguntas Frecuentes
¿Qué función cumple la válvula check durante la inyección?
Su función es actuar como una válvula unidireccional que se cierra al iniciar el avance del tornillo, evitando que el material fundido regrese hacia los filetes del tornillo y asegurando que la presión se dirija totalmente hacia la cavidad.
¿Cómo afecta una válvula check desgastada a la calidad de la pieza?
Si la válvula no sella correctamente, se produce un “reflujo”. Esto genera variaciones constantes en el tamaño del cojín, lo que deriva en piezas con pesos inconsistentes, rebabas o faltas de llenado intermitentes.
¿Cuál es la señal principal de una falla en la repetibilidad de la válvula?
La señal más clara es la inestabilidad del cojín de inyección. Si el cojín varía más de 0.1 mm a 0.5 mm (dependiendo de la máquina) entre disparos, es muy probable que la válvula check esté fallando o desgastada.
¿Cómo influye el tipo de material en el desgaste de la válvula?
Materiales con altas cargas de fibra de vidrio o aditivos abrasivos aceleran el desgaste del anillo de cierre y el asiento de la válvula. Es necesario realizar mantenimientos preventivos más frecuentes con estas resinas.
Optimiza tu diagnóstico:
Detecta variaciones de proceso antes de que afecten tu calidad. Realiza tus cálculos de repetibilidad en nuestra app: www.molding-vps.com.
¿Qué es la prueba de “estanqueidad” o sello de la válvula?
Es un procedimiento manual donde se inyecta contra el molde cerrado (o un tapón) para observar si el tornillo sigue avanzando después de formar el cojín. Un avance continuo indica una fuga interna en la válvula check.
¿Cómo ayuda el Moldeo Científico a monitorear la válvula?
A través del análisis de las gráficas de presión de inyección y el monitoreo estadístico del peso de las piezas. Una desviación estándar alta en el peso suele ser el primer indicador de una pérdida de repetibilidad en la válvula.
