Estudio de Linealidad
El Estudio de la Linealidad en el Proceso de Moldeo fundamental para garantizar la calidad y eficiencia de la producción.
Se refiere a la relación entre la Velocidad de Inyección Configurada y la Velocidad de Inyección Real del Proceso. Es importante determinar la linealidad correcta para evitar defectos en las Piezas Moldeadas, como porosidad o deformaciones.
Para llevar a cabo este estudio, se analizan los parámetros de inyección, como la Velocidad de Inyección, la Presión de Inyección y la Temperatura. Además, se evalúan las propiedades del material utilizado y se realizan pruebas de llenado del molde para determinar el rango de Linealidad Óptima. Este estudio esencial y necesario para asegurar la calidad y eficiencia de la producción de Piezas de Plástico.
Instrucciones
En este ejercicio se utilizarán los valores obtenidos en el Estudio de Viscosidad; por lo que la mayoría de la información será pre-cargada.
- Captura la información requerida en la tabla inicial.
- Analiza los resultados de la tabla inferior y la Gráfica de Linealidad.
- Elige el Rango Menor y Rango Mayor de los datos de la secuencia, en base a las Limitaciones de Proceso que resaltarán en color Rojo.
La Gráfica de Linealidad te mostrará visualmente el rango elegido, para determinar si es funcional o es necesario ajustar los limites del Rango de Secuencia.
NOTA: Si la Gráfica de Linealidad se observa muy irregular, será necesario revisar las condiciones de la maquina y reiniciar el Estudio de Viscosidad con reajuste de parámetros.
Procedimiento

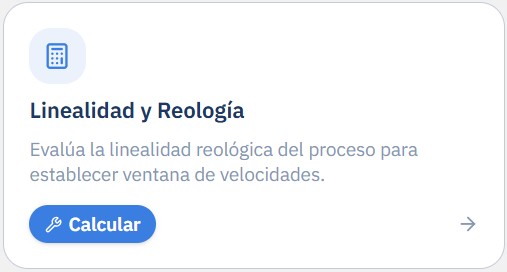

Selecciona la Tarjeta: Estudio de Linealidad y Reología

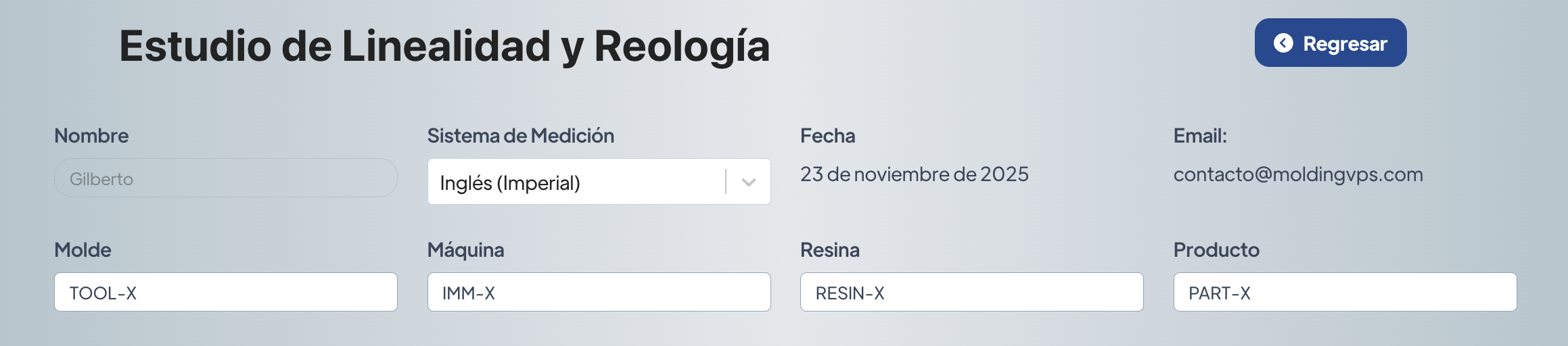

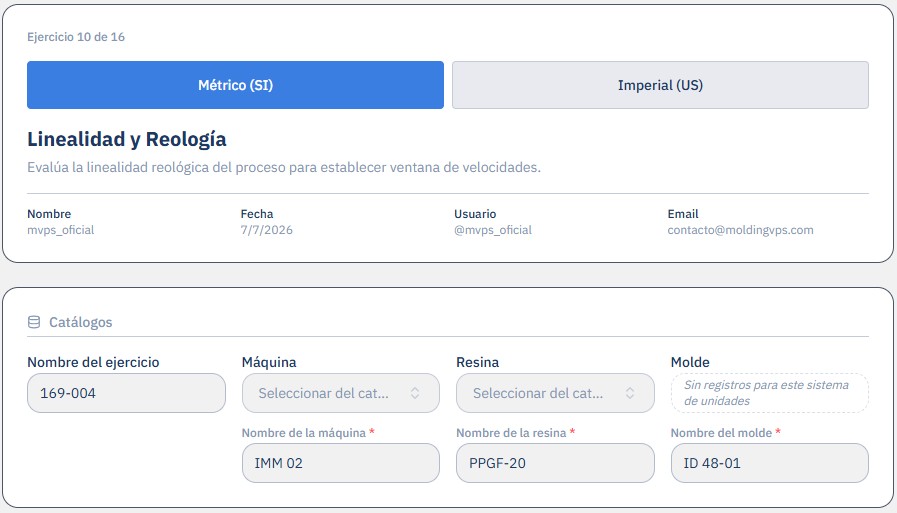

1. Selecciona el Sistema de Medición.
2. Ingresa los nombres o ID de los elementos:
– Molde,
– Máquina,
– Resina y
– Producto Moldeado.

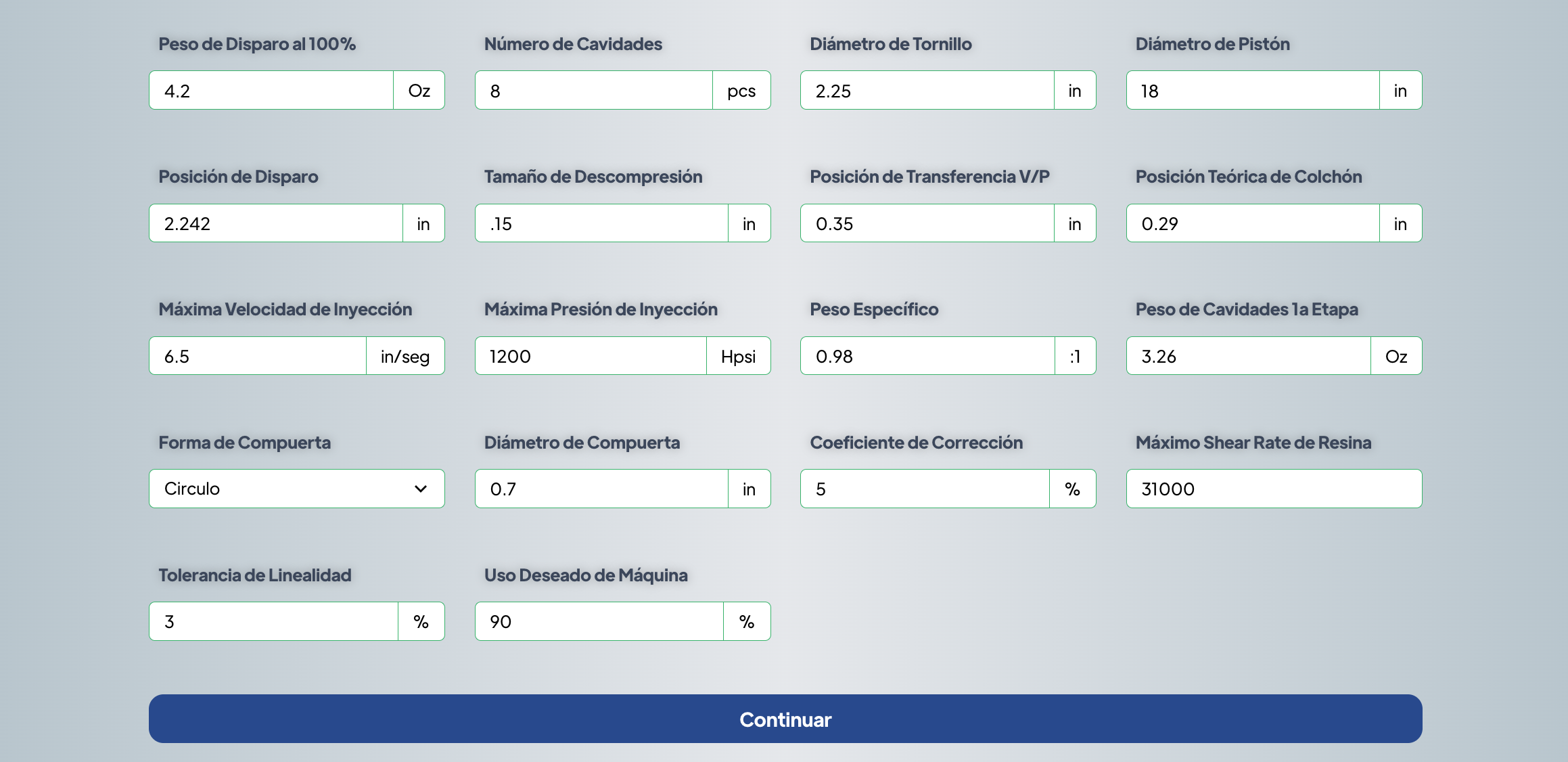

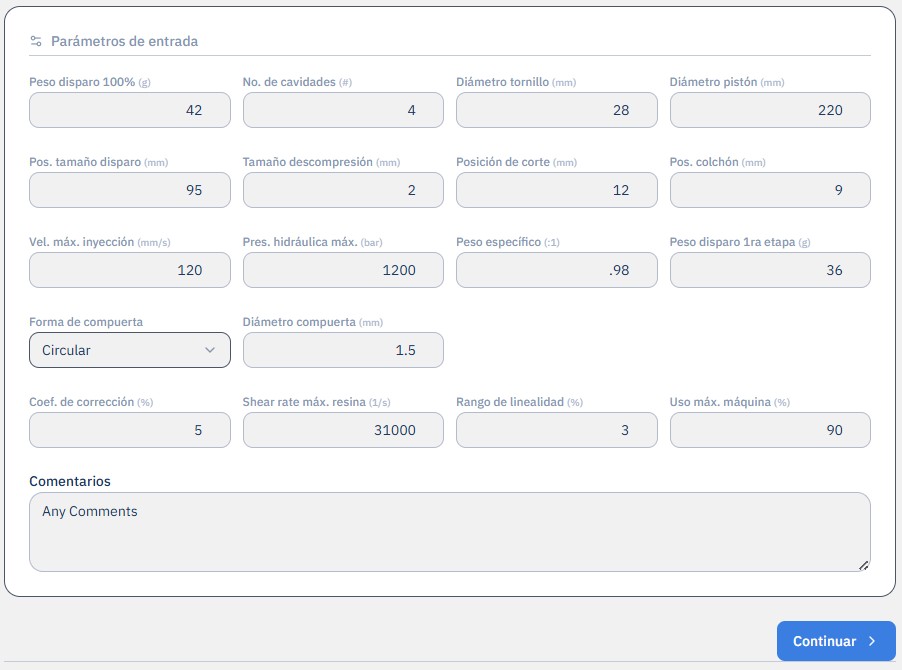

3. Introduce los Todos los datos requeridos y selecciona “Continuar”.

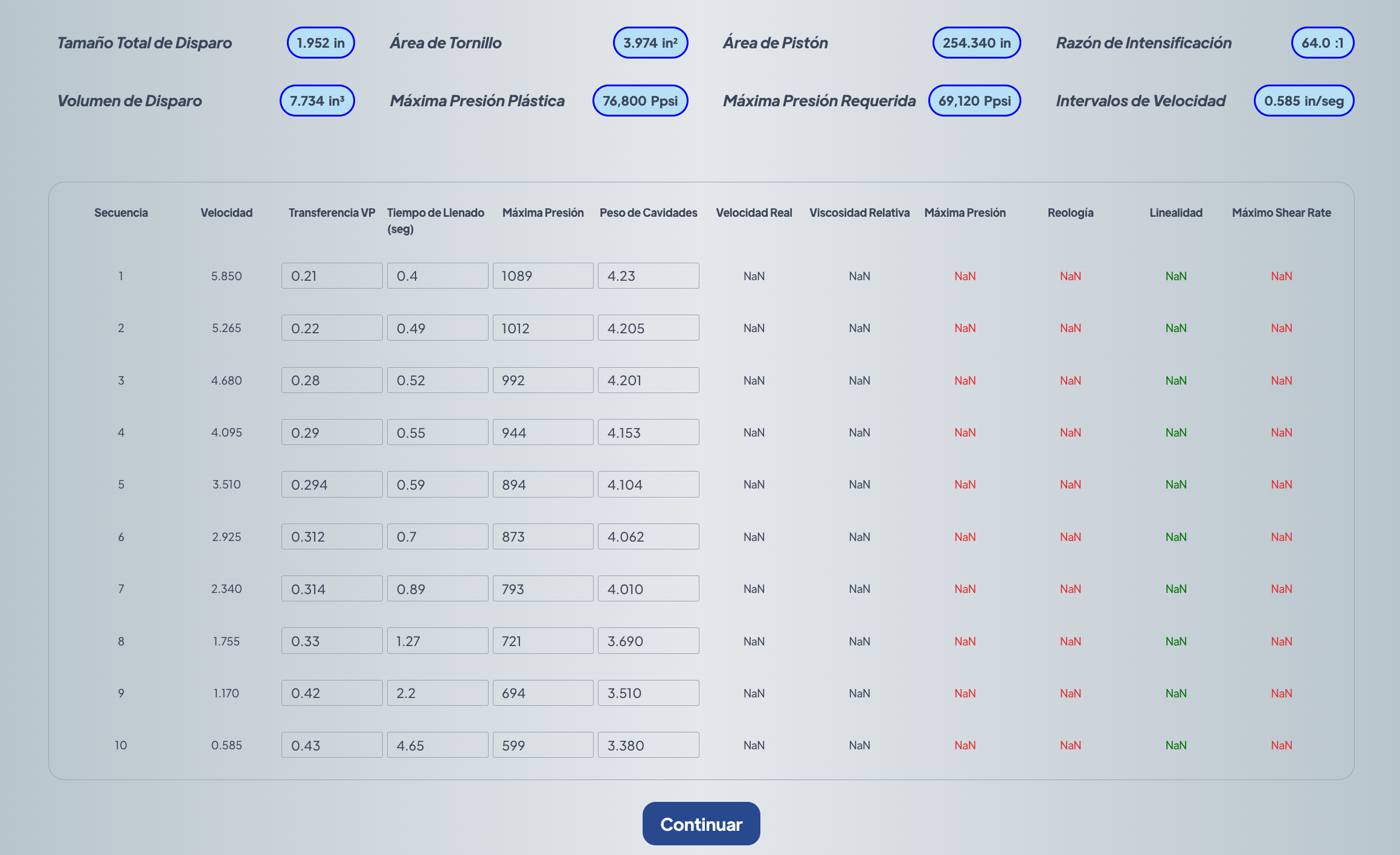

4. Completa los datos de la tabla, según los datos que muestre la máquina.

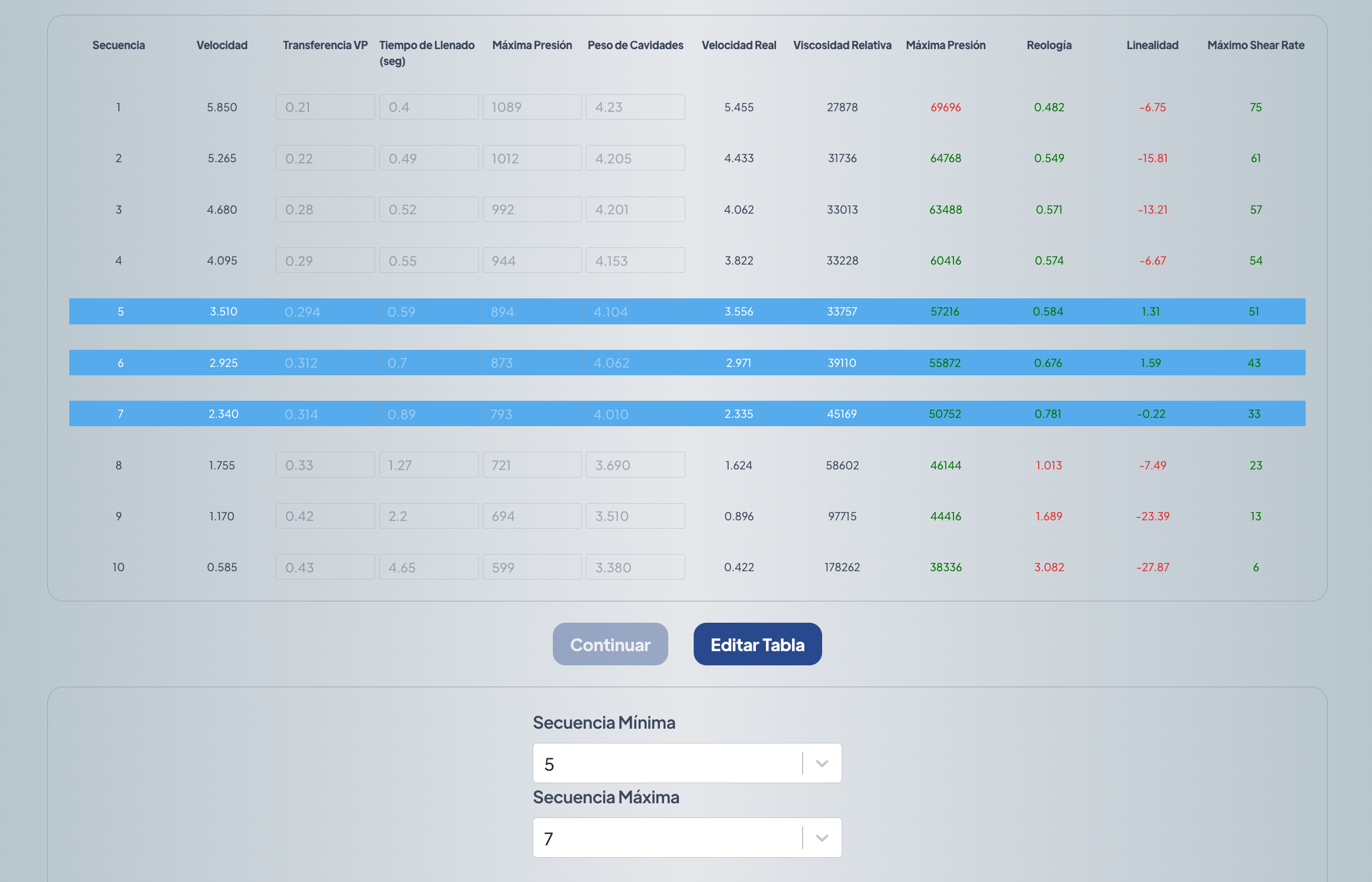

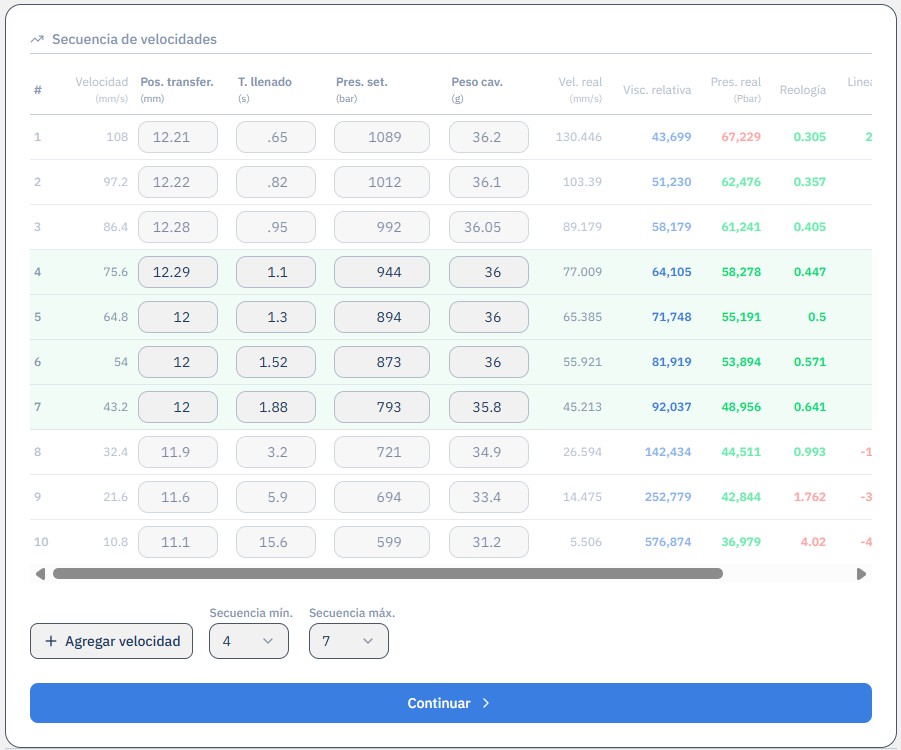

5. Selecciona el rango de filas con mejores resultados del experimento. Los valores en Rojo te indicarán que la velocidad no es óptima para tu proceso.

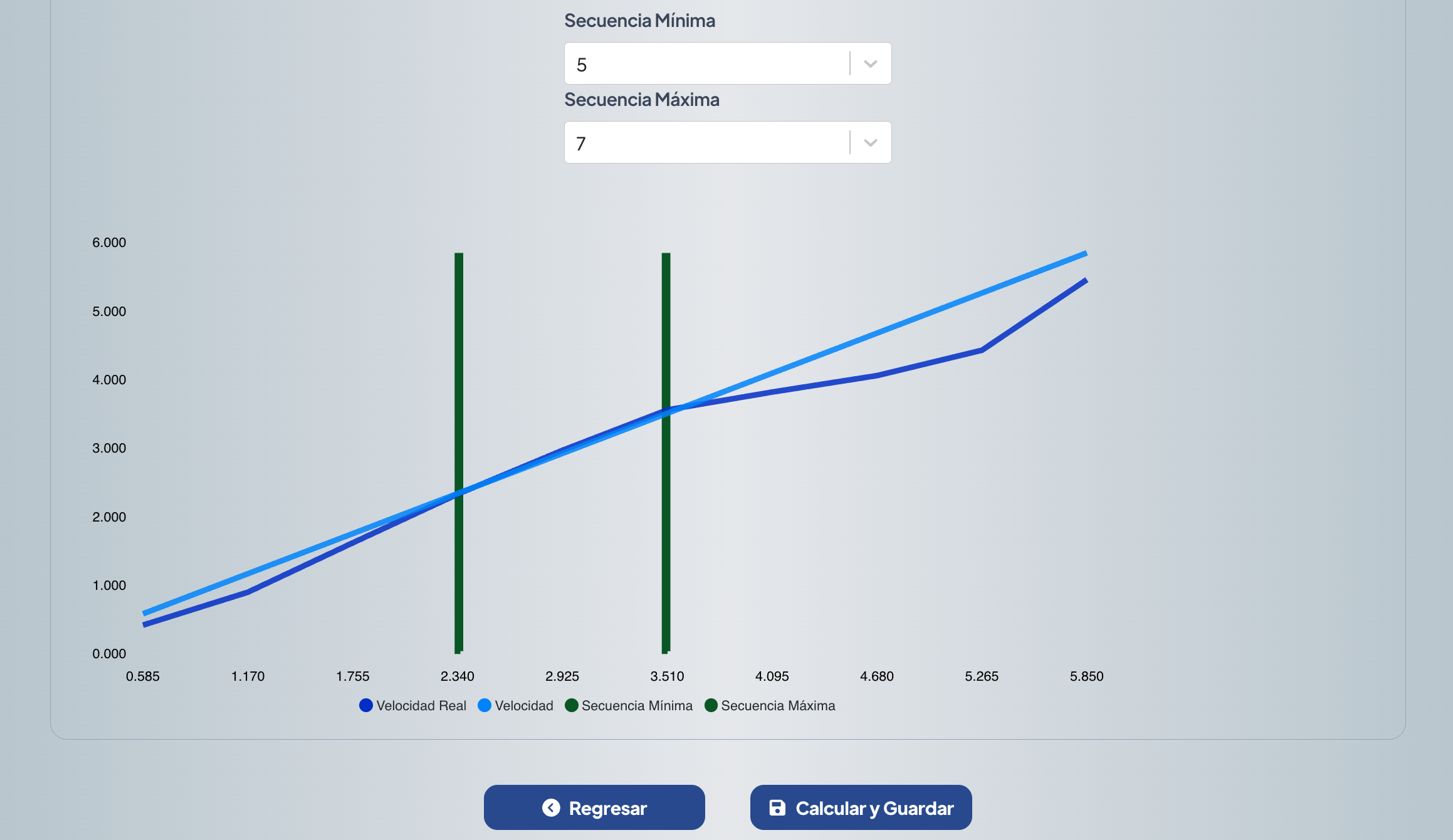

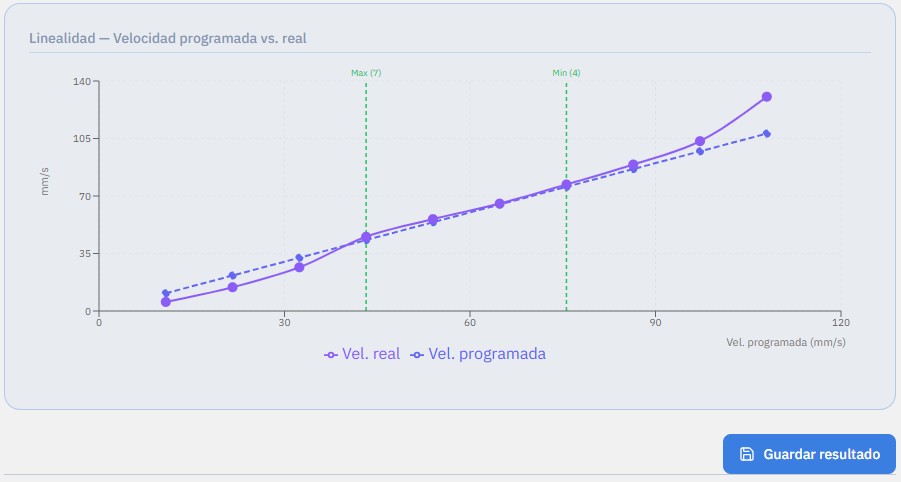

6. Visualiza el rango de funcionamiento en la Gráfica de Linealidad.

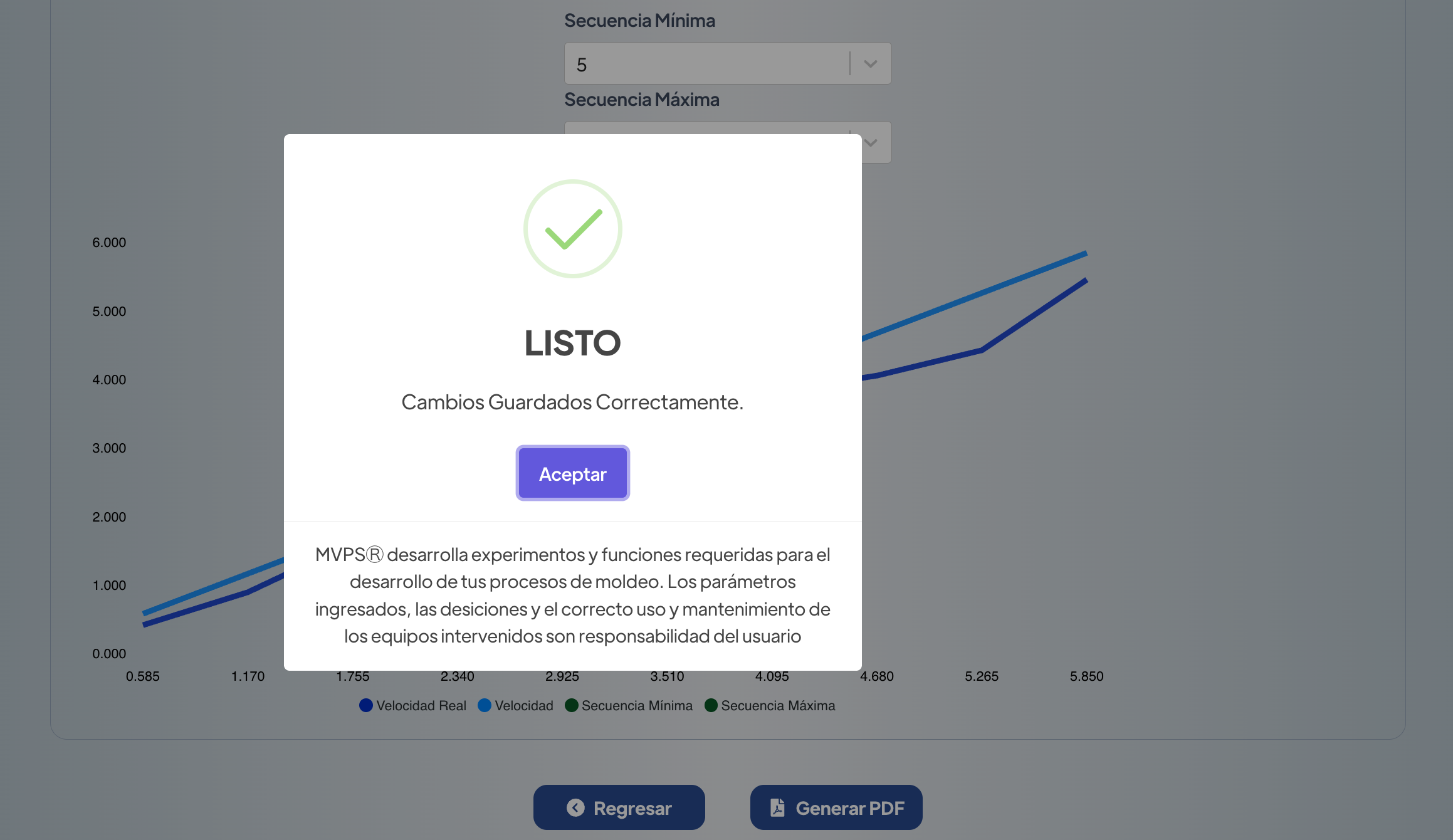

7. Selecciona “Calcular y Guardar”.
8. Puedes descargar e imprimir tu reporte en formato PDF. Los datos se guardan automáticamente en tu base de datos personal.
FAQ’s – Preguntas Frecuentes
¿Qué es un estudio de linealidad en la inyección de plásticos?
El estudio de linealidad evalúa la exactitud de un sistema de medición a lo largo de su rango operativo esperado. En MVPS, lo aplicamos para asegurar que los equipos (como transductores de presión o calibres) mantengan la precisión tanto en valores mínimos como máximos de operación.
¿Cuál es el objetivo principal de este estudio?
Detectar problemas en las válvulas proporcionales o en el sistema de control. Una máquina no lineal es impredecible, lo que hace imposible estandarizar procesos de moldeo científico entre diferentes turnos o equipos.
¿Cómo se realiza la prueba de linealidad?
Se inyecta material a diferentes porcentajes de velocidad (desde el 10% hasta el 90% de la capacidad de la máquina) y se mide el tiempo de llenado real. Los resultados se grafican para observar la respuesta del equipo.
¿Qué significa una curva “no lineal” en los resultados?
Si la gráfica muestra saltos o mesetas, indica que la máquina tiene dificultades para mantener la velocidad en ciertos rangos. Esto puede deberse a fugas internas, aceite degradado o fallas electrónicas en el PLC.
¿Por qué es necesario para la transferencia de moldes?
Si transfieres un molde de una máquina lineal a una que no lo es, los parámetros de proceso no coincidirán. La linealidad garantiza que la “receta” de inyección sea transportable y confiable.
Optimiza tu diagnóstico
No dejes la precisión al azar. Realiza tus estudios de linealidad y cálculos técnicos en nuestra plataforma: www.molding-vps.com.
¿Con qué frecuencia se debe realizar este estudio?
Se recomienda hacerlo al menos una vez al año como parte del mantenimiento preventivo, o inmediatamente después de realizar reparaciones mayores en el sistema hidráulico o de control de la prensa.
¿Cómo afecta la falta de linealidad al peso de la pieza?
Una respuesta inconsistente de la velocidad altera la viscosidad del material (por el esfuerzo de corte) y el tiempo de transferencia, lo que deriva en variaciones críticas de peso y dimensiones en el producto final.
¿Qué relación hay entre la linealidad y el Scientific Molding?
Es uno de los “estudios de máquina” básicos. Sin una máquina lineal, los estudios de viscosidad y cavidad balanceada carecen de una base sólida, ya que el equipo no puede ejecutar las instrucciones con exactitud.
Las aplicaciones desarrolladas por moldingvps han sido desarrolladas y verificadas previamente. La confiabilidad de los procesos, equipos y herramientas son responsabilidad de cada usuario, así como el seguimiento de sus programas de mantenimiento, calibración y calidad para cada uno de ellos.
Los resultados ofrecidos por nuestras aplicaciones son 100% teóricas, dependen del correcto uso y llenado de cada elemento. Para cualquier duda envíanos un correo a contacto@moldingvps.com, en la brevedad posible le daremos seguimiento a cada caso.
