Cálculo del Tiempo de Residencia del Plástico en el Barril
El Tiempo de Residencia es el periodo total que el polímero permanece expuesto a la temperatura dentro del barril (cañón) de la máquina de inyección, desde que ingresa por la tolva como granulo (pellet), se plastifica y funde, hasta que finalmente es inyectado a través de la boquilla hacia el molde.
Controlar adecuadamente esta variable es vital para la salud de tu resina:
- Tiempo Insuficiente: La resina no absorberá la energía térmica necesaria de manera uniforme, provocando infundidos, inconsistencias de viscosidad o variaciones dimensionales en la pieza.
- Tiempo Excesivo: Exponer el polímero a altas temperaturas durante demasiado tiempo provocará degradación térmica, amarillamiento, ráfagas, pérdida de propiedades mecánicas o quemaduras en el material.
Para calcular este tiempo con precisión, es indispensable haber establecido previamente las etapas del proceso de moldeo y correr ciclos continuos y estables. Además, sincronizar correctamente el Retardo de Carga (Decompression/Suckback) evitará el goteo o babeo de resina por la boquilla, protegiendo tanto las propiedades físicas y químicas del plástico como el sistema de colada.
Descubre nuestras herramientas en www.moldinghub.com, donde podrás calcular la ventana de seguridad del tiempo de residencia para distintas capacidades de barril y tipos de resina de forma 100% automatizada.
Instrucciones para el Cálculo del Tiempo de Residencia
Sigue estos pasos para evaluar la permanencia de la masa fundida y ajustar los tiempos de protección y retraso de carga en tu proceso:
1.Entrada de Tiempos Actuales: Introduce el Tiempo de Protección de Carga deseado para la resina y captura el Tiempo de Carga (Plastificación) actual que registra tu máquina de moldeo.
2.Ajuste de Retraso de Carga: Con base en la sugerencia de Retraso de Carga calculada por la herramienta, selecciona en el panel de control de tu máquina un valor igual o menor al recomendado para evitar el derramamiento por la boquilla.

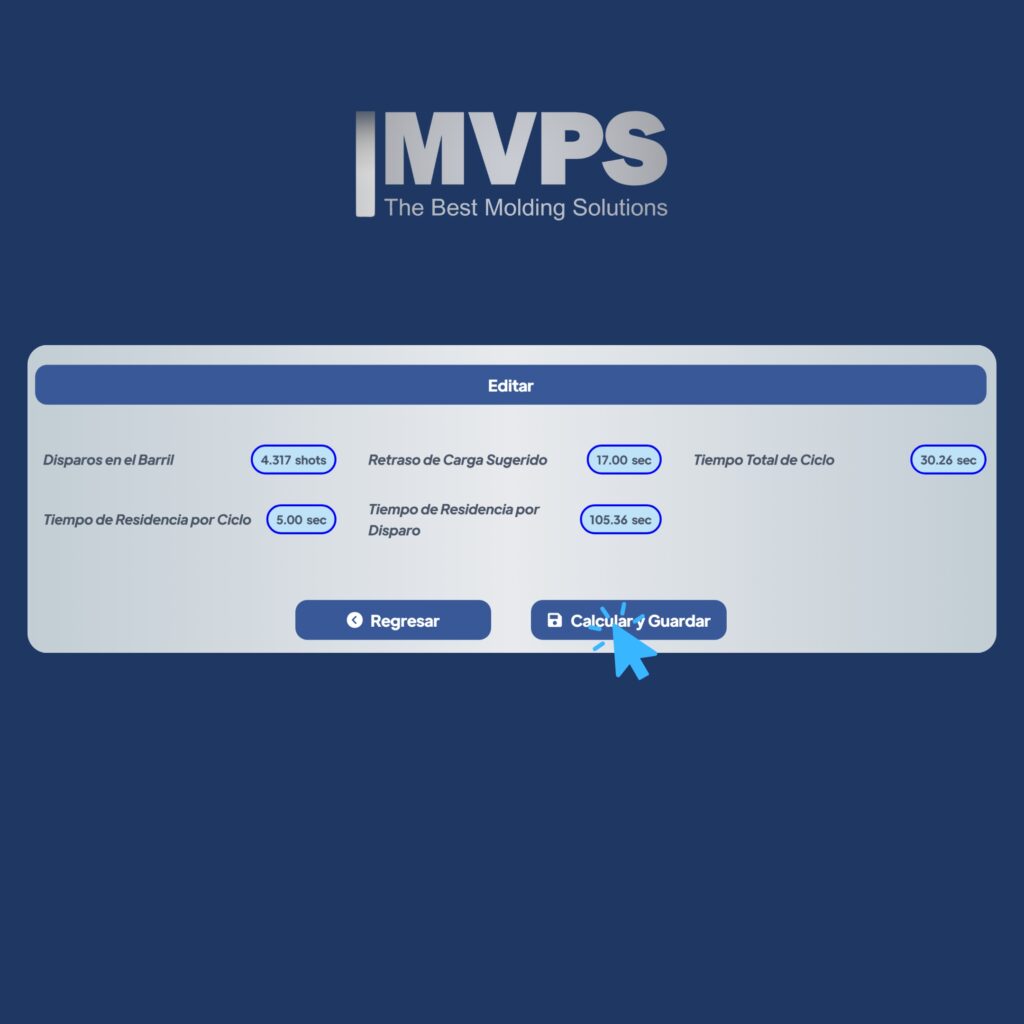

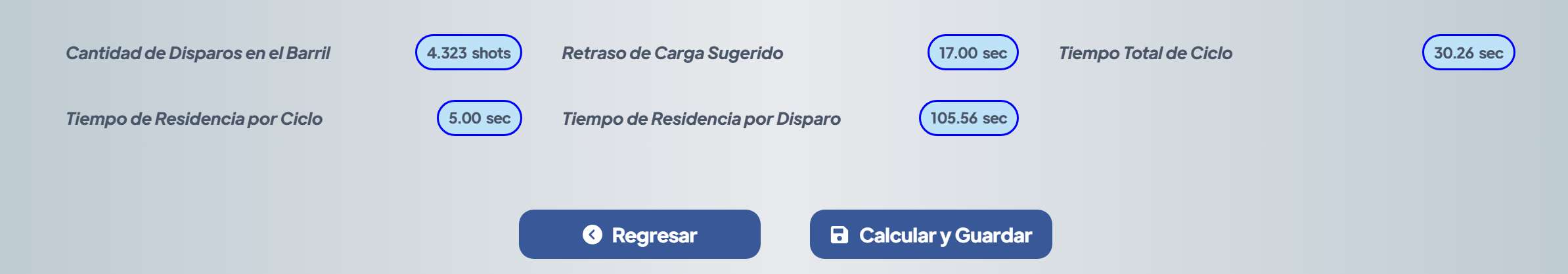

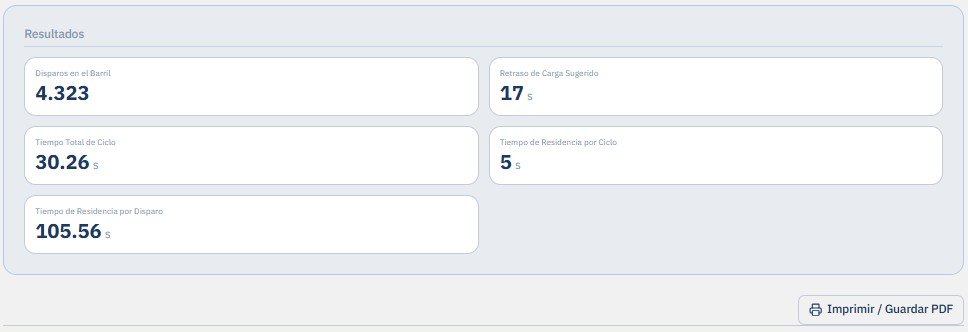

3.Análisis de Resultados: El sistema calculará y desplegará automáticamente dos métricas fundamentales:
- Tiempo de Residencia Estimado por Ciclo.
- Tiempo de Residencia Total (el número de disparos o tiempo total que le toma al material atravesar todo el barril).
Regla de Seguridad Técnica: Para la mayoría de las resinas termoplásticas estándar, se recomienda que el tiempo de residencia total se mantenga dentro de un rango de 2 a 5 minutos (o entre 3 y 8 disparos de capacidad de barril). Mantenerse fuera de este rango incrementa drásticamente el riesgo de degradación o falta de homogeneidad térmica.
Procedimiento

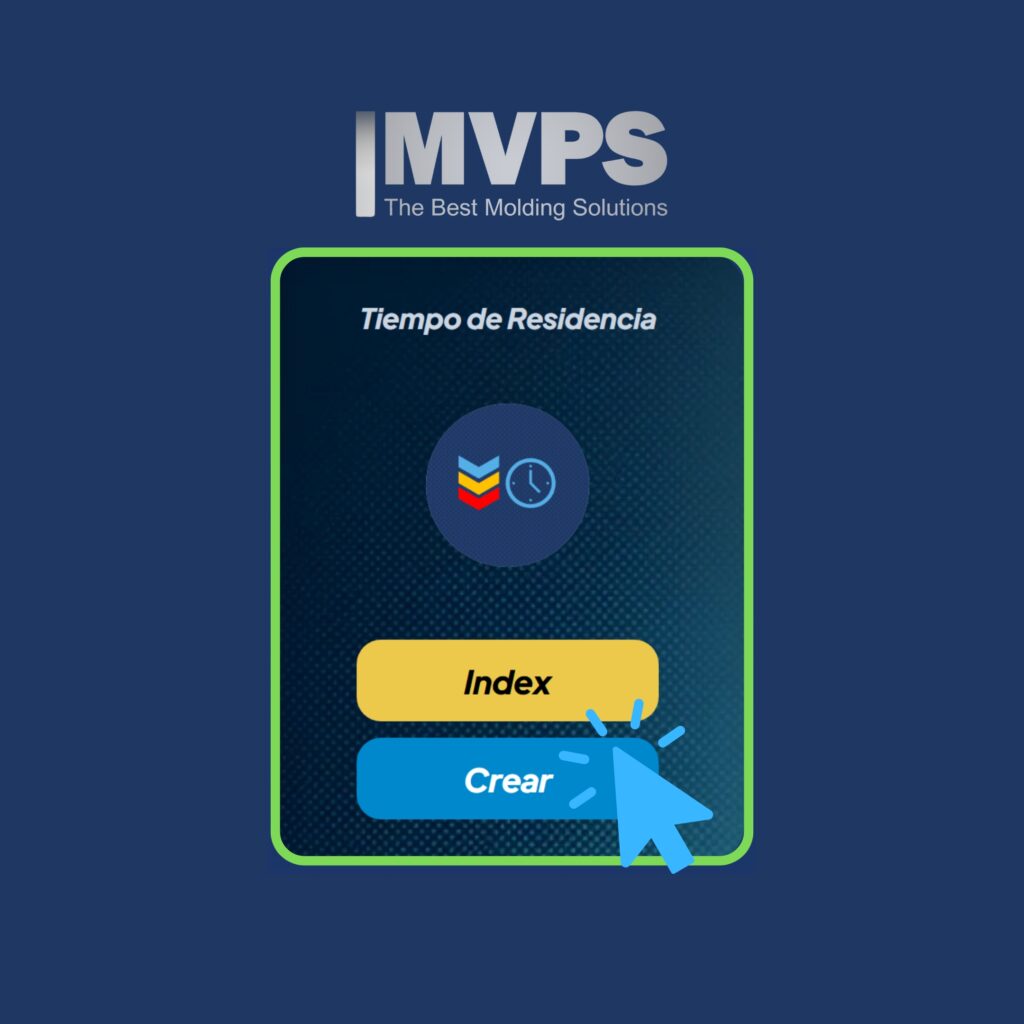

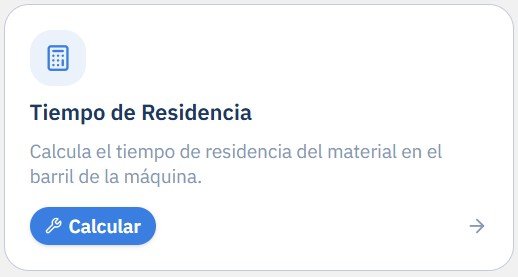

Selecciona la Tarjeta en la sección de MoldingApp

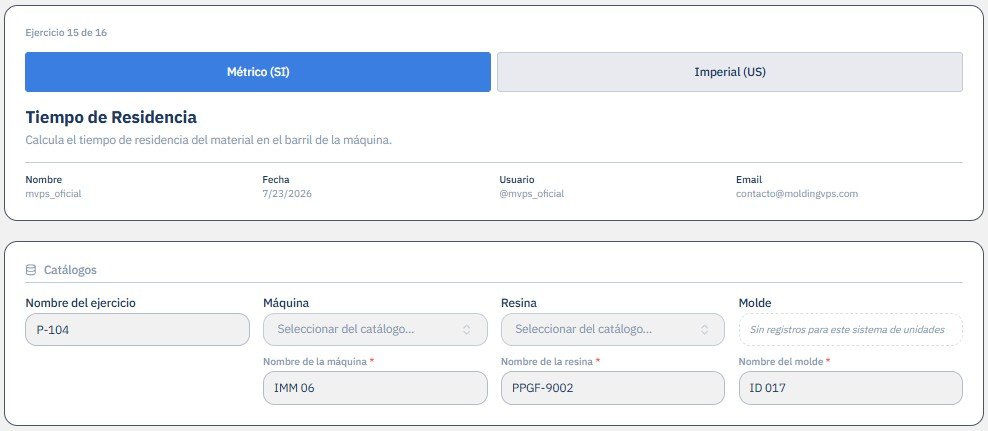

Selecciona el Sistema de Medición

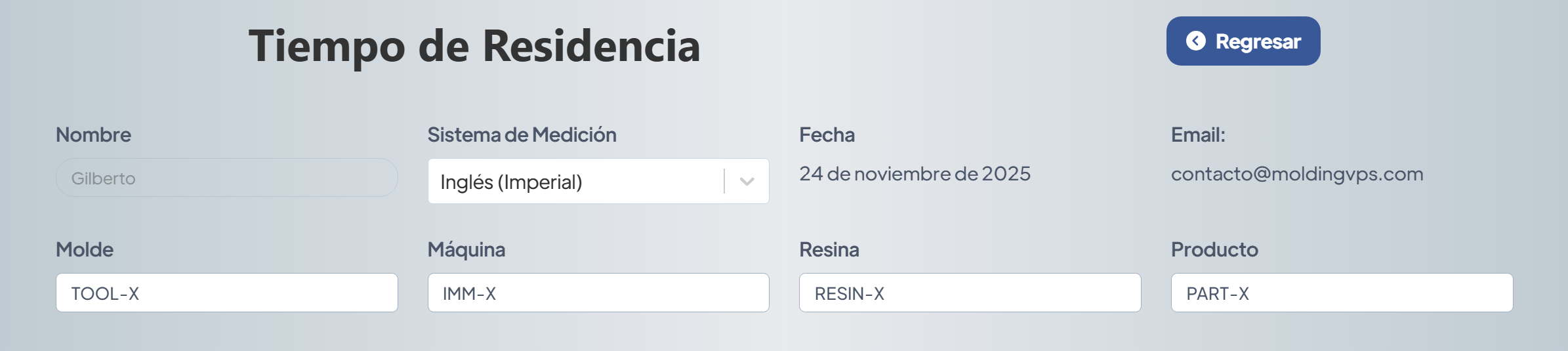

Ingresa los nombres o ID de los elementos:
Nombre del ejercicio, Máquina, Resina y Molde, Agrega comentarios de ser necesario.
*Los ítems pueden ser seleccionados directamente desde tu base de datos
*Los datos de resina y de molde no son necesarios, pero sirven para identificar y relacionar tus equipos para futuros calculos.

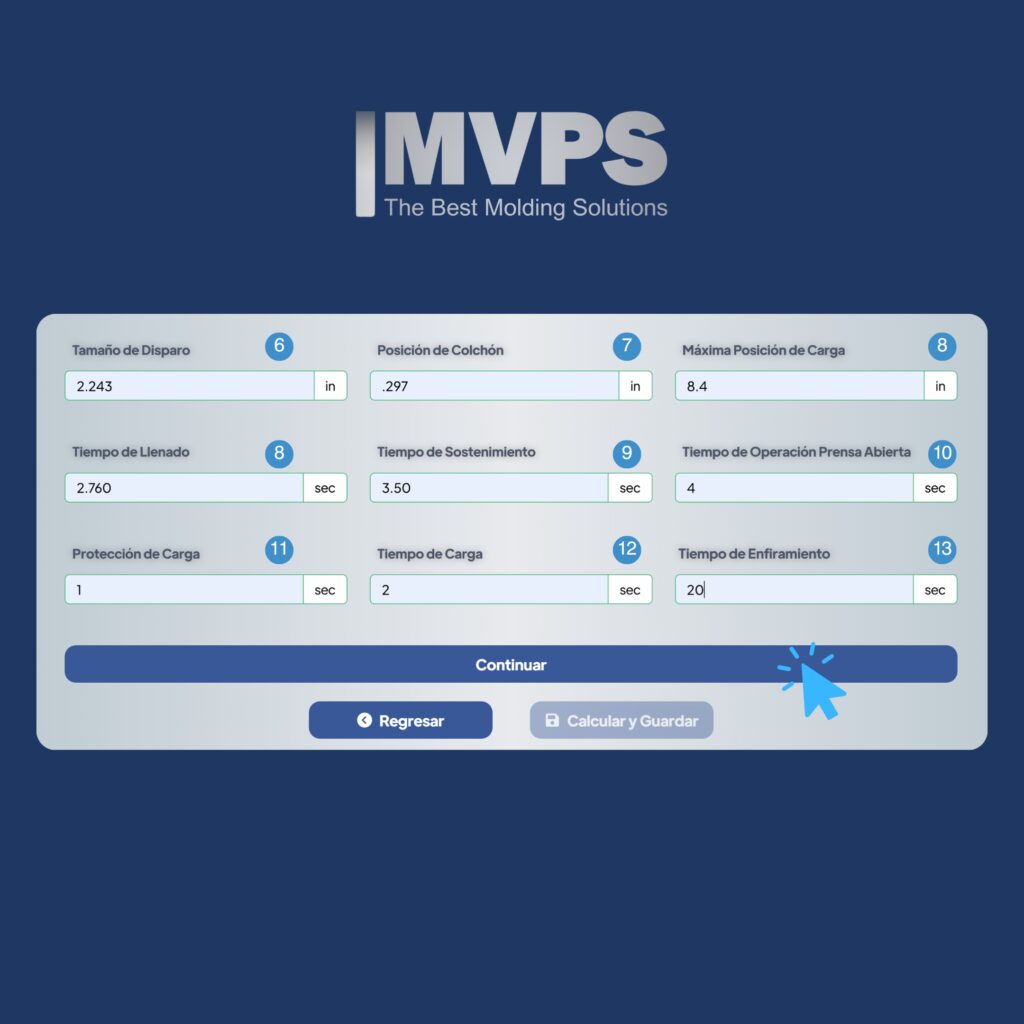

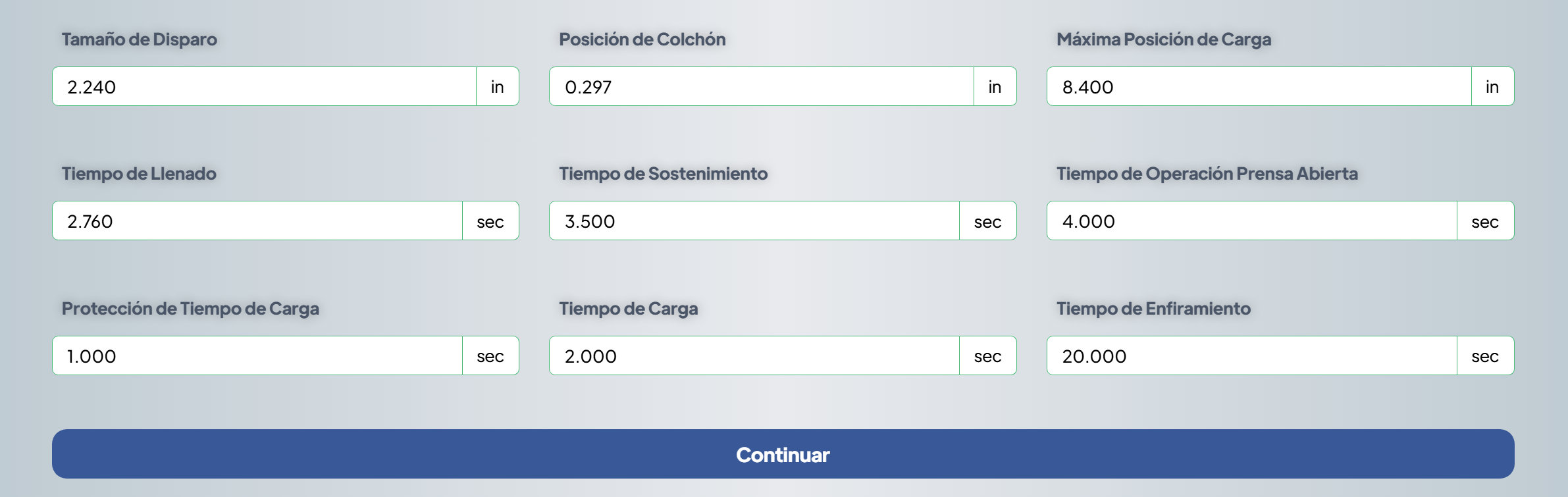

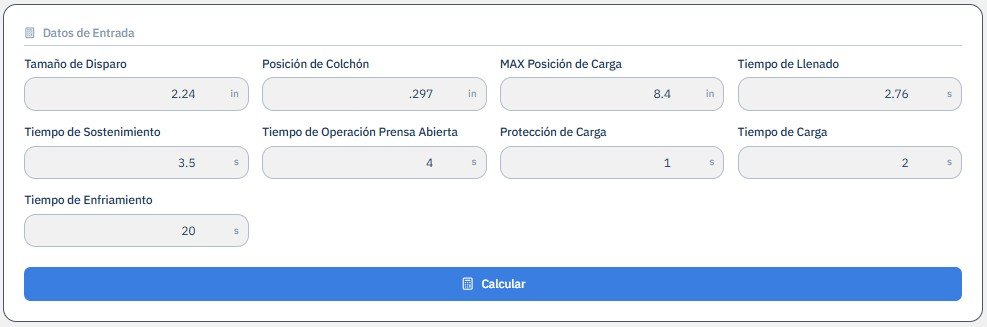

Ingresa la Información de Cálculo
Ingresa los datos requeridos:
Todos los datos son importantes para obtener resultado precisos.

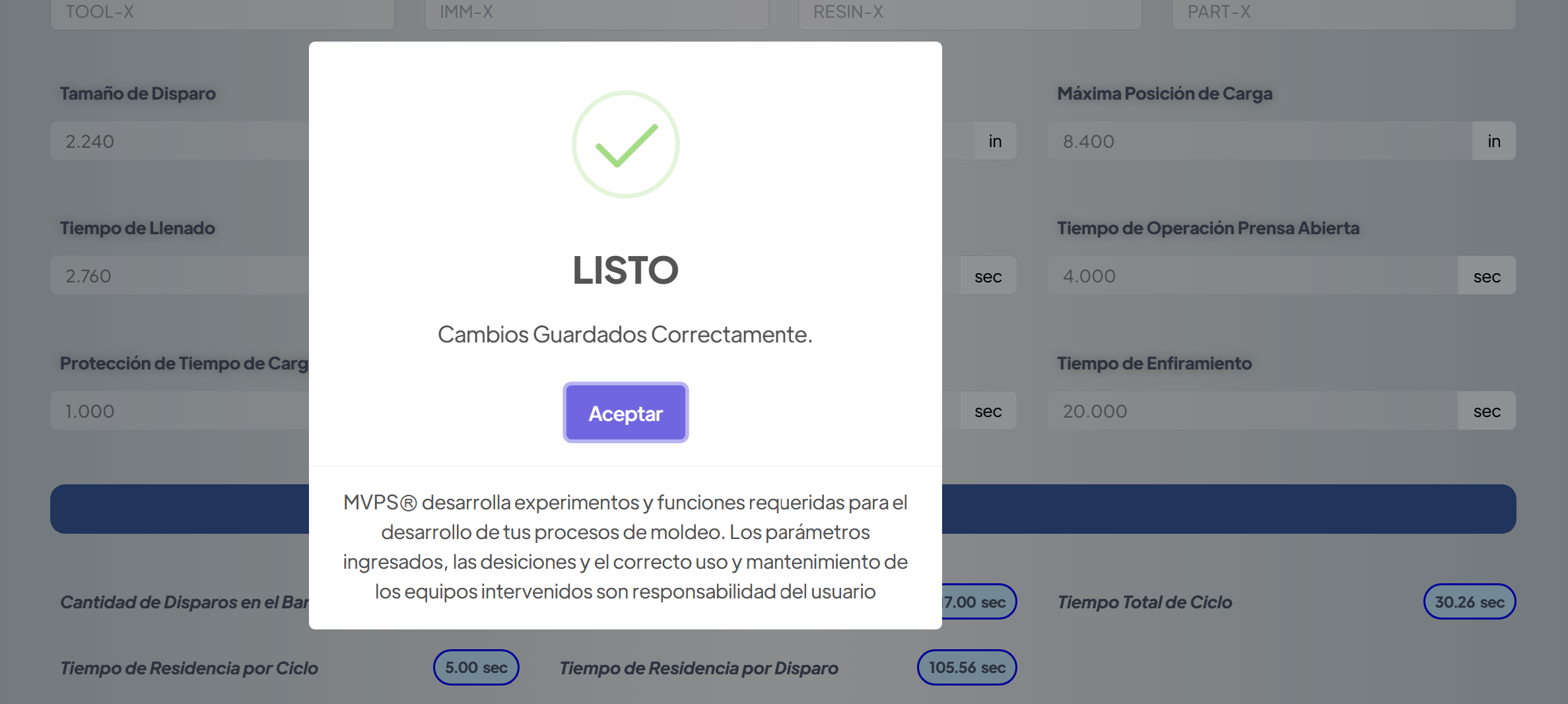

Descarga e Imprime
Puedes descargar los resultados en formato PDF e imprimirlos, es muy importante tener un archivo de tus cálculos, es por eso que MVPS te ofrece un almacenamiento personal en nuestro sitio www.moldinghub.com.
FAQ’s – Preguntas Frecuentes
¿Qué es el tiempo de residencia en el moldeo por inyección?
Es el tiempo total que el material plástico permanece expuesto al calor dentro del barril, desde que entra por la garganta de alimentación hasta que es inyectado en el molde.
¿Cómo se calcula el tiempo de residencia de forma práctica?
Se multiplica el número de disparos que caben en el barril por el tiempo de ciclo total. La fórmula considera la capacidad máxima de la unidad de inyección y el peso actual del disparo.
¿Cuál es el rango de tiempo de residencia ideal?
Generalmente, se recomienda que el material pase entre 2 y 5 minutos dentro del barril. Menos de 2 minutos puede causar un fundido no uniforme; más de 5 minutos arriesga la degradación del polímero.
¿Qué sucede si el tiempo de residencia es excesivo?
El calor rompe las cadenas moleculares del plástico, provocando cambios de color (quemaduras), ráfagas marrones, pérdida de resistencia al impacto y una viscosidad inconsistente.
¿Por qué el tamaño del barril influye en este cálculo?
Si usas una máquina con un barril muy grande para una pieza pequeña, el material avanzará muy lento, acumulando calor excesivo. Es por esto que el tamaño del disparo debe ser al menos el 20% de la capacidad del barril.
Protege tu material
No permitas que tu resina se degrade. Calcula el tiempo de residencia exacto con nuestra herramienta: www.moldinghub.com.
¿Cómo afecta el tiempo de residencia a los materiales sensibles?
Resinas como el PVC, POM (Acetato) o PC son extremadamente sensibles al calor. Un tiempo de residencia fuera de rango en estos materiales puede liberar gases corrosivos o causar fallas estructurales graves.
¿Qué relación hay entre el tiempo de ciclo y la residencia?
Si el tiempo de ciclo aumenta debido a problemas en el enfriamiento o la robotización, el tiempo de residencia también aumenta. Siempre se debe recalcular la estabilidad térmica si el ciclo se alarga.
¿Cómo ayuda este cálculo a reducir el scrap?
Al mantener el material dentro de su ventana térmica óptima, aseguras que las propiedades estéticas y mecánicas sean constantes, eliminando rechazos por degradación o variaciones de brillo.
Las aplicaciones desarrolladas por moldingvps han sido desarrolladas y verificadas previamente. La confiabilidad de los procesos, equipos y herramientas son responsabilidad de cada usuario, así como el seguimiento de sus programas de mantenimiento, calibración y calidad para cada uno de ellos.
Los resultados ofrecidos por nuestras aplicaciones son 100% teóricas, dependen del correcto uso y llenado de cada elemento. Para cualquier duda envíanos un correo a contacto@moldingvps.com, en la brevedad posible le daremos seguimiento a cada caso.
