Cálculo del Tiempo de Sellado de Compuerta en Moldeo por Inyección
El cálculo preciso del Tiempo de Sellado de Compuerta es el indicador definitivo para conocer el tiempo óptimo que el polímero fundido requiere para solidificarse en la entrada (gate) de la pieza. Esto asegura que el material conserve su peso ideal, sus dimensiones y una estructura interna libre de defectos una vez que la presión de sostenimiento concluye.
Establecer correctamente la Presión de Sostenimiento y su respectivo Tiempo de Sostenimiento dependerá estrictamente de la apariencia y las especificaciones técnicas de cada pieza. El objetivo principal es alcanzar el peso deseado, evitar rechupes y cerrar la ventana de proceso con total precisión.
Una vez que has definido los parámetros de la Primera Etapa de Llenado (95-98%) y completado tu Estudio de Presión de Sostenimiento, el siguiente paso es evaluar el comportamiento del material ante diferentes tiempos y límites de presión. Aunque la velocidad de sostenimiento es un parámetro de entrada poco utilizado en la industria, considerarlo adecuadamente puede marcar la diferencia en el rendimiento y estabilidad de toda la etapa.
¿Quieres automatizar la búsqueda de tu ventana de proceso sin depender de hojas de cálculo aisladas? Centraliza todos tus registros y descubre las herramientas avanzadas de ingeniería en www.moldinghub.com, el nuevo centro digital especializado para profesionales del moldeo por inyección.
Instrucciones para el Estudio de Sellado de Compuerta
Conociendo los límites mínimo y máximo de presión calculados previamente, este ejercicio te ayudará a evaluar el comportamiento del material en ambos escenarios, permitiéndote definir rangos conservadores para una ventana de ajuste más robusta:
1.Registro del Proyecto: Llena la información general del proyecto en el sistema. Asegúrate de ingresar correctamente los datos técnicos de la máquina y del proceso actual para garantizar resultados precisos.
2.Ejecución de Límites: Realiza los experimentos correspondientes utilizando los límites de Presión Mínima y Presión Máxima, completando las tablas de registro de peso y tiempo en cada caso.
3.Selección de Tiempo Óptimo: Utiliza el selector interactivo de la herramienta para encontrar el tiempo óptimo de sellado para ambos experimentos de presión.
4.Evaluación y Ajuste: Analiza los resultados obtenidos. De ser necesario, realiza una nueva iteración con valores ajustados o guarda, imprime y comparte los resultados directamente desde la plataforma.
Evaluación de la Ventana de Presión de Sostenimiento
Una vez establecidos los tiempos de sostenimiento para el sellado de compuerta en ambos ejercicios, es un requisito indispensable verificar que el tiempo sea exactamente el mismo para ambos escenarios.
Al lograr esto, podrás evaluar la Mínima y Máxima Presión de Sostenimiento bajo un mismo marco temporal, definiendo con exactitud tu Ventana de Presión de Sostenimiento segura.
⚠️ Advertencias Críticas de Proceso:
Ajuste de Presión: Si el experimento no resulta exitoso o no logras estabilizar el peso, será necesario reevaluar el proceso con un nivel de Presión de Sostenimiento distinta.
Alerta en el Colchón (Cushion): Si notas que la Posición de Colchón se reduce ciclo tras ciclo a pesar de que el peso de la pieza se mantiene estable, detén la máquina. Es un síntoma claro de anomalías que debes revisar de inmediato:
Posible retorno de material por desgaste mecánico o falla en la Válvula Check.
Fuga externa de material en el Bebedero.
Fuga interna en el molde (especialmente crítico en sistemas de Corredor Caliente).
Procedimiento

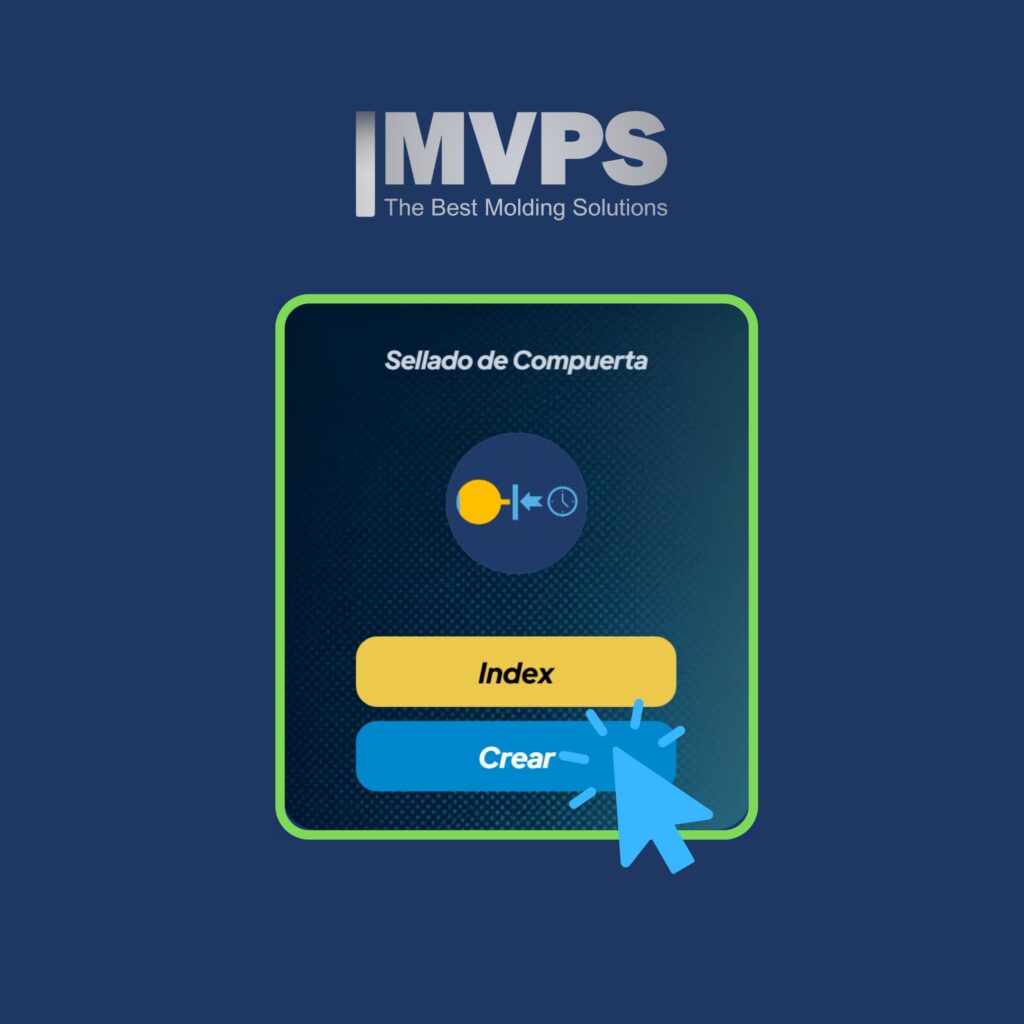

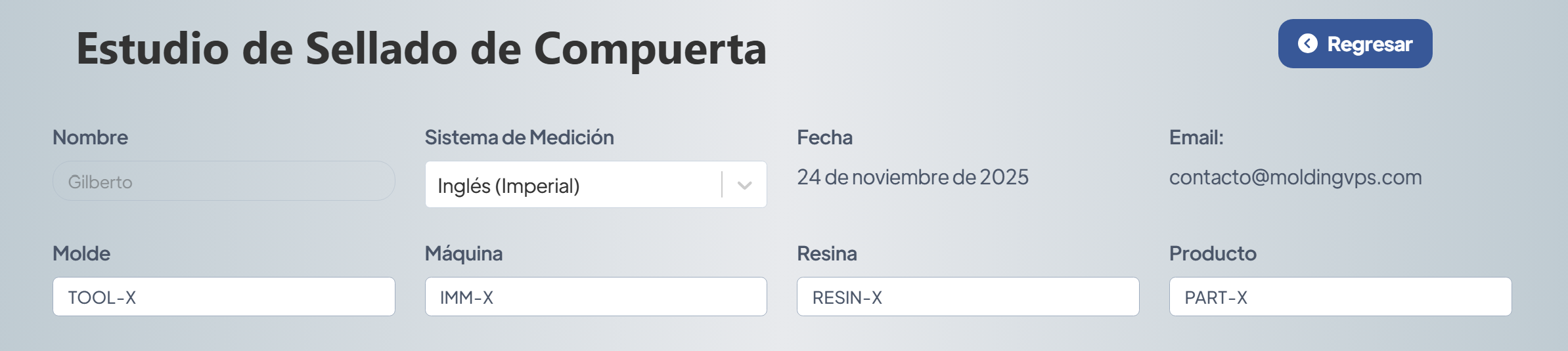

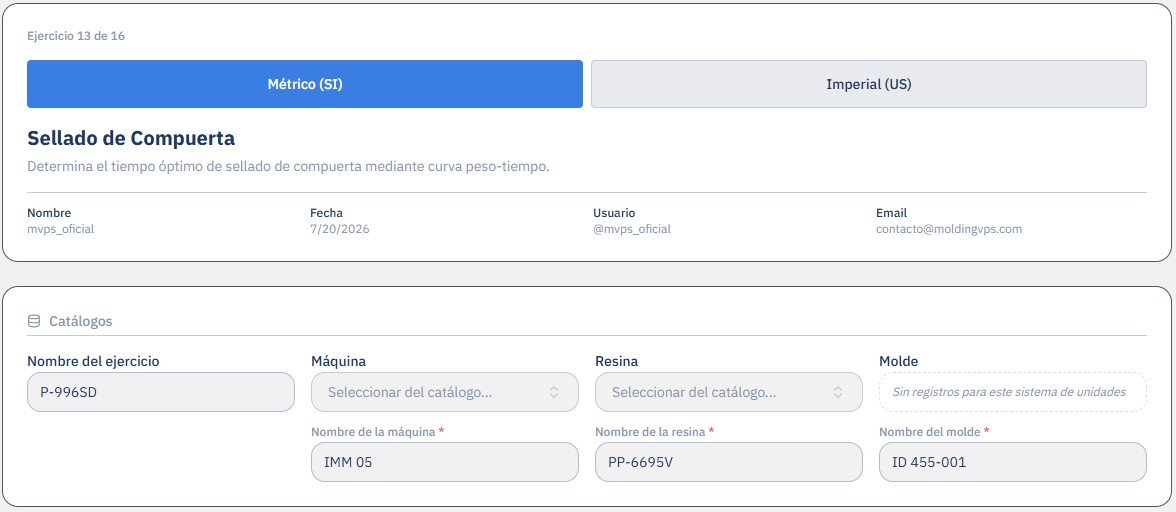

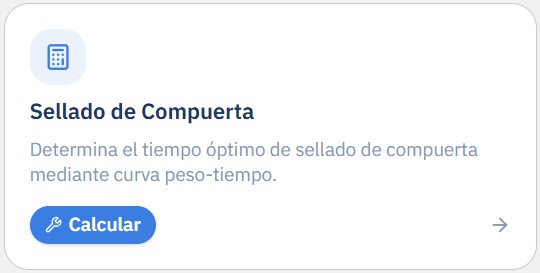

Selecciona la Tarjeta en la sección de MoldingApp

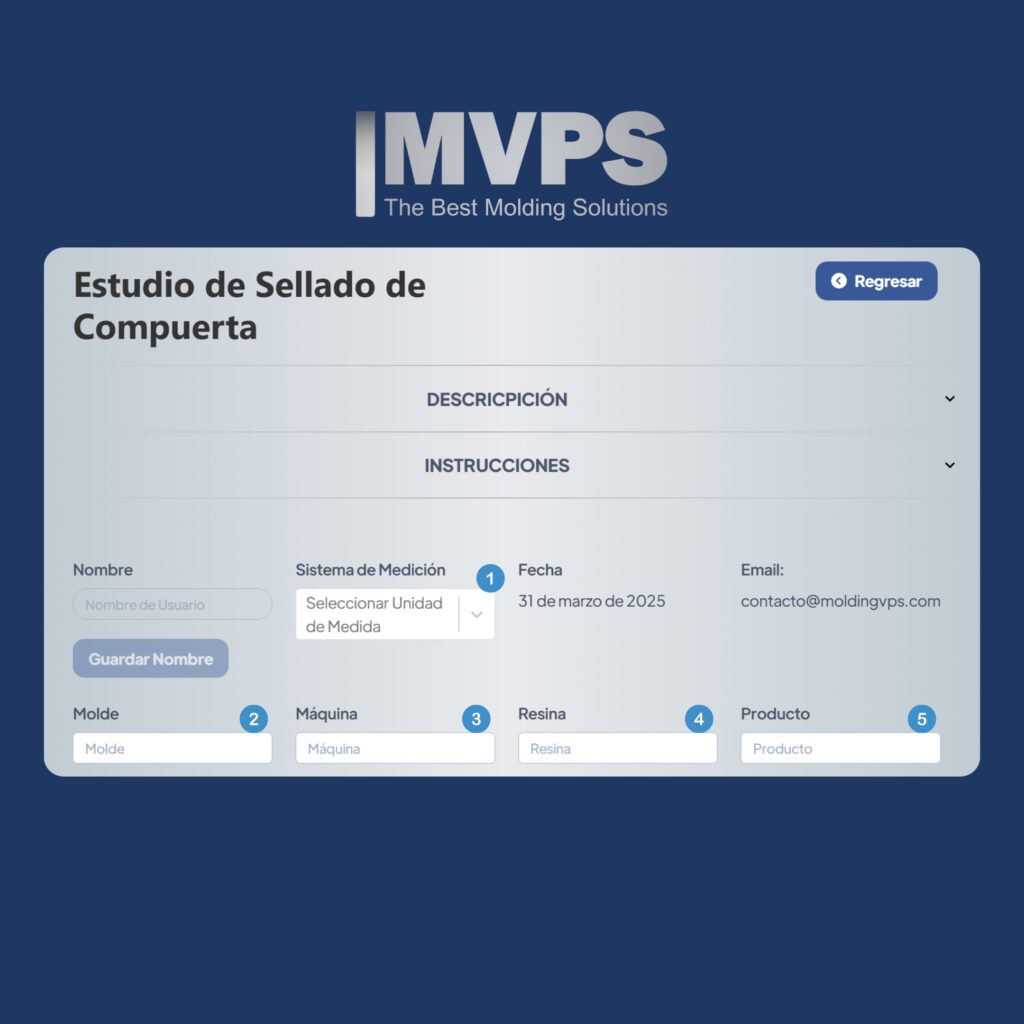

Selecciona el Sistema de Medición
Ingresa los nombres o ID de los elementos:
Nombre del ejercicio, Máquina, Resina y Molde, Agrega comentarios de ser necesario.
*Los ítems pueden ser seleccionados directamente desde tu base de datos
*Los datos de resina y de molde no son necesarios, pero sirven para identificar y relacionar tus equipos para futuros calculos.

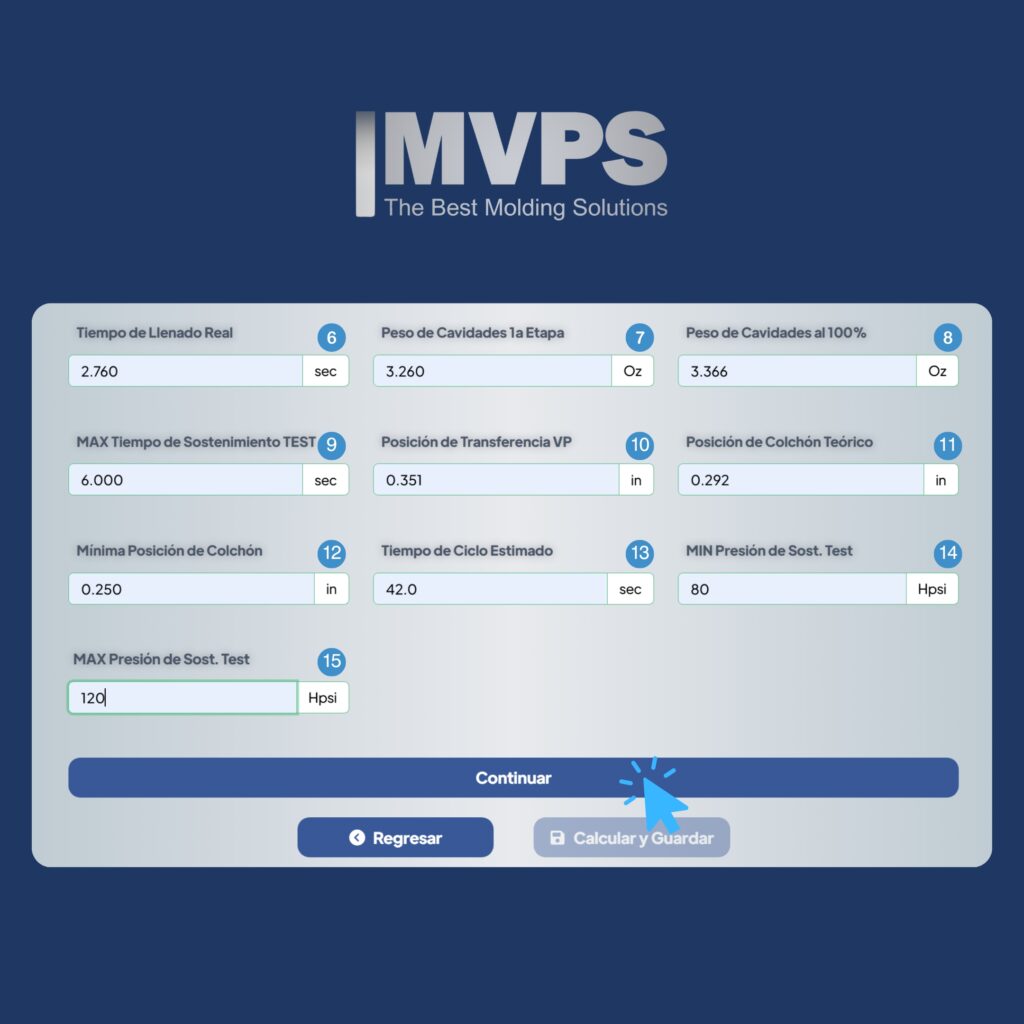

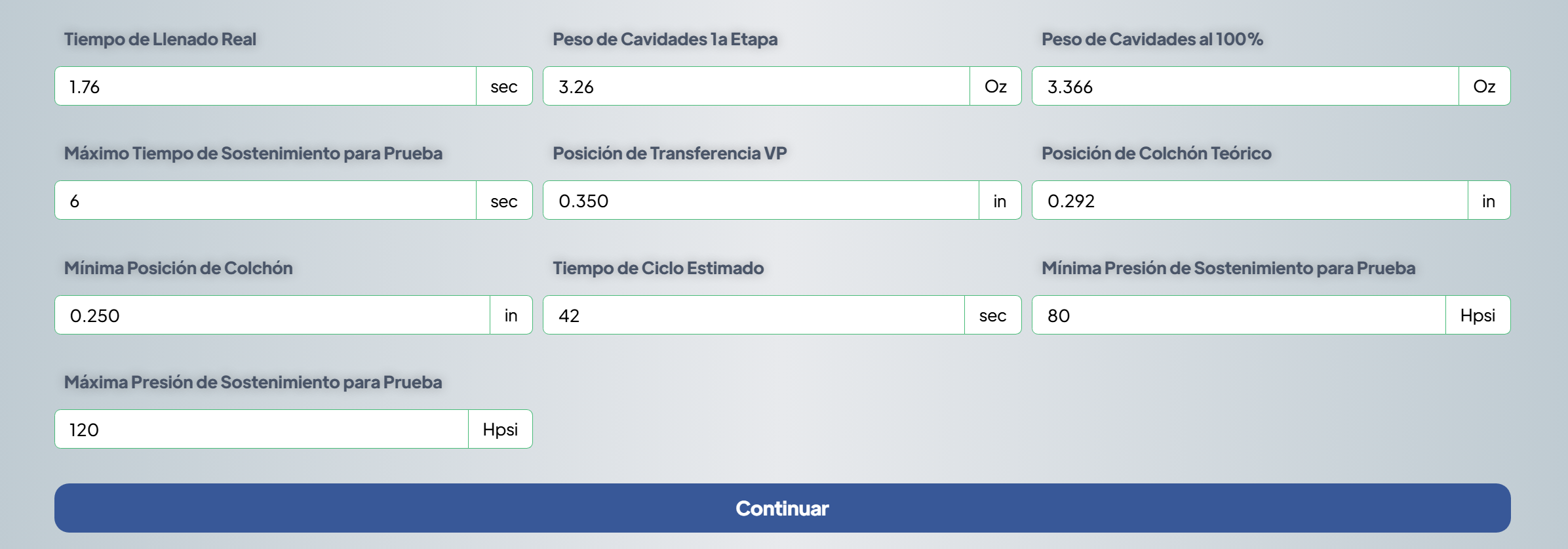

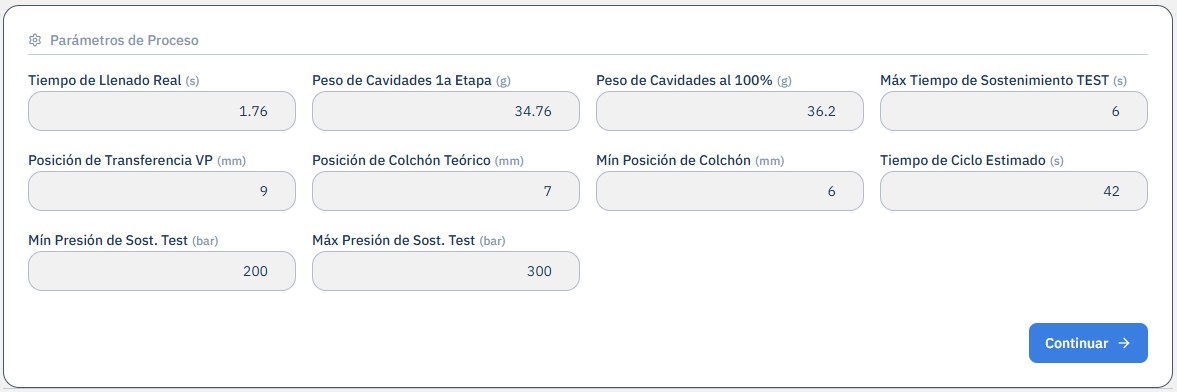

Ingresa la Información de Cálculo
Ingresa los datos requeridos:
Todos los datos son importantes para obtener resultado precisos.

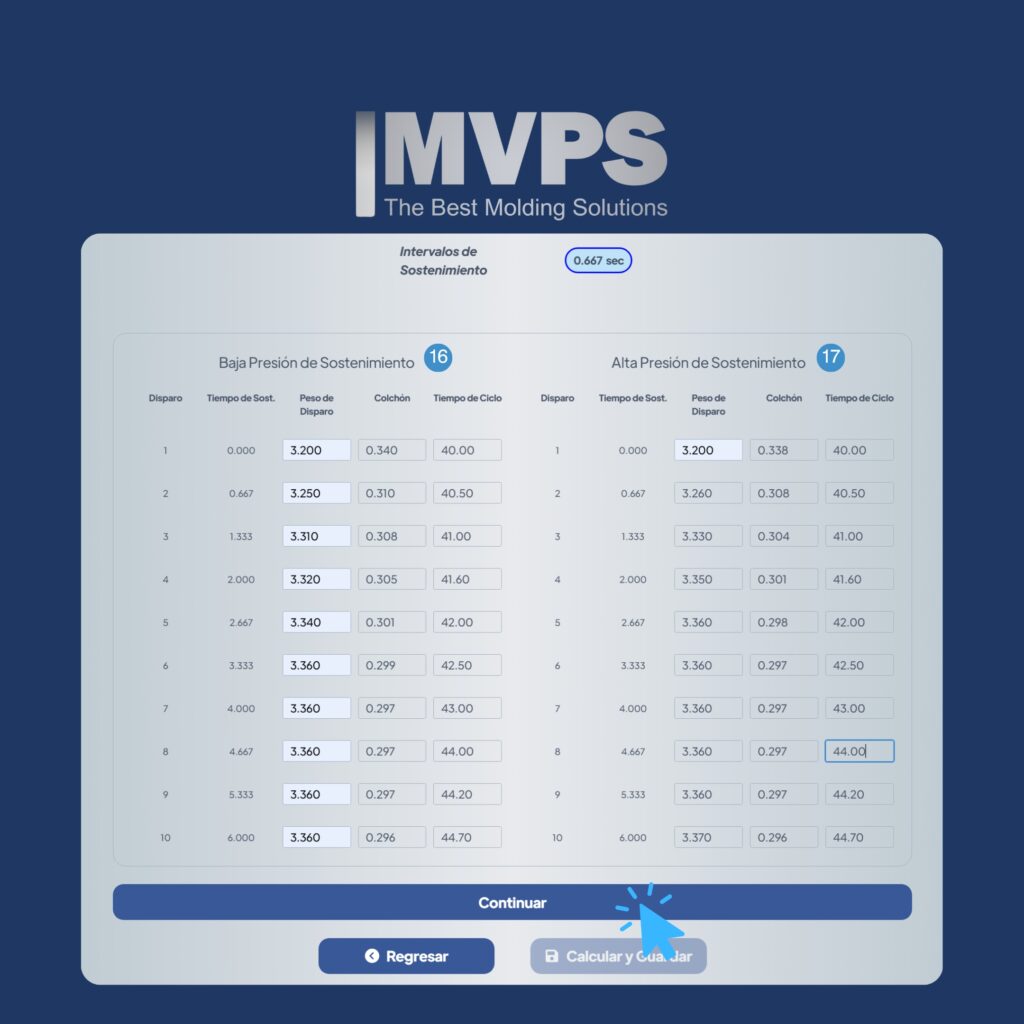

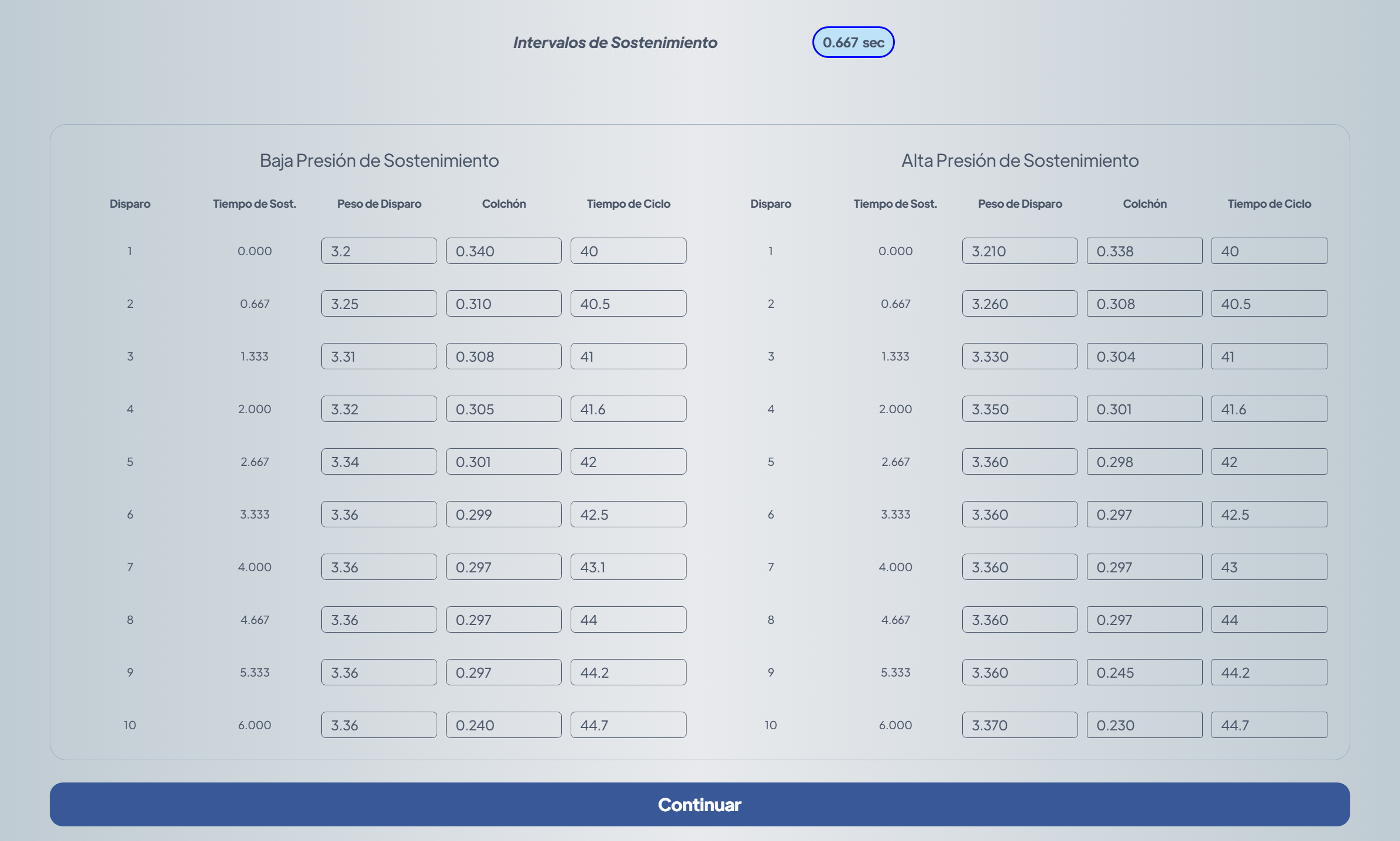

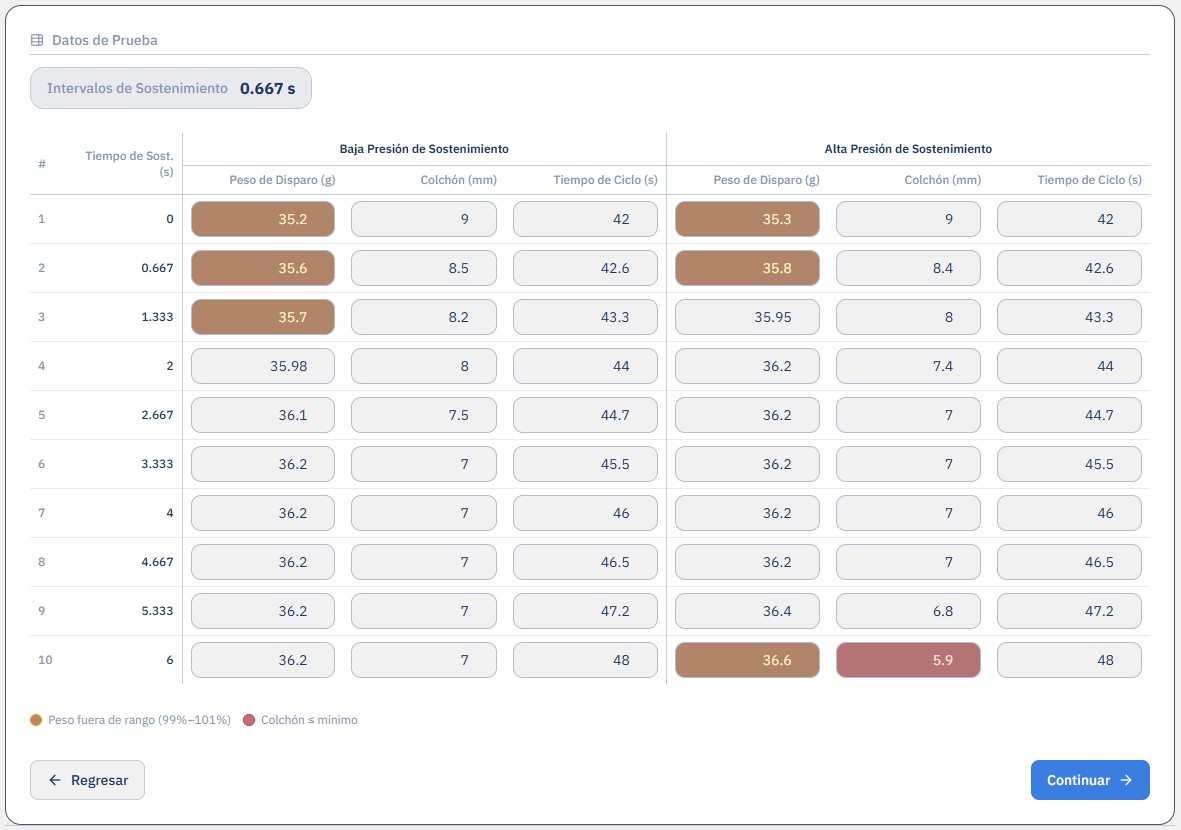

Completa los datos de la tabla, realizando un estudio con la mínima presión y otro con la mpaxima presión definida para el proceso, esto establecerá y validará el rango deseado de la ventana de presión de sostenimiento.

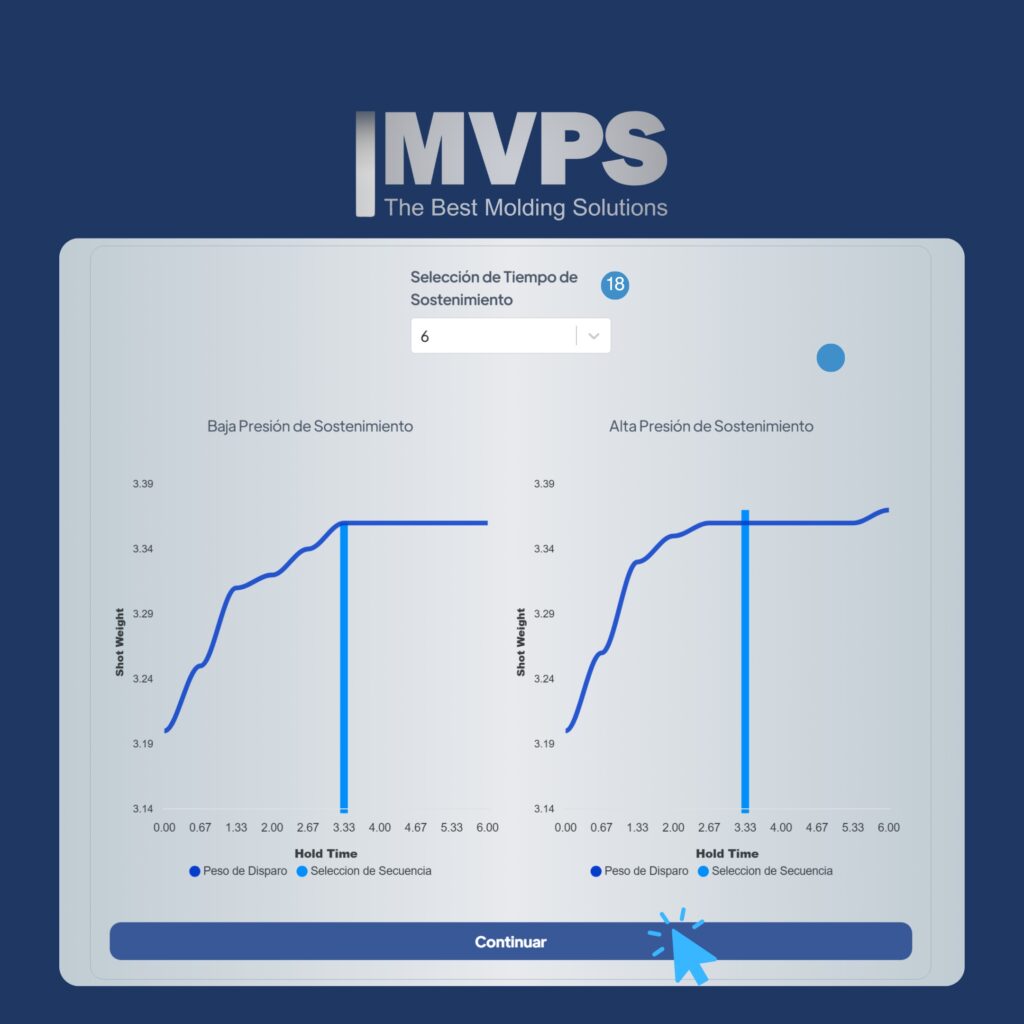

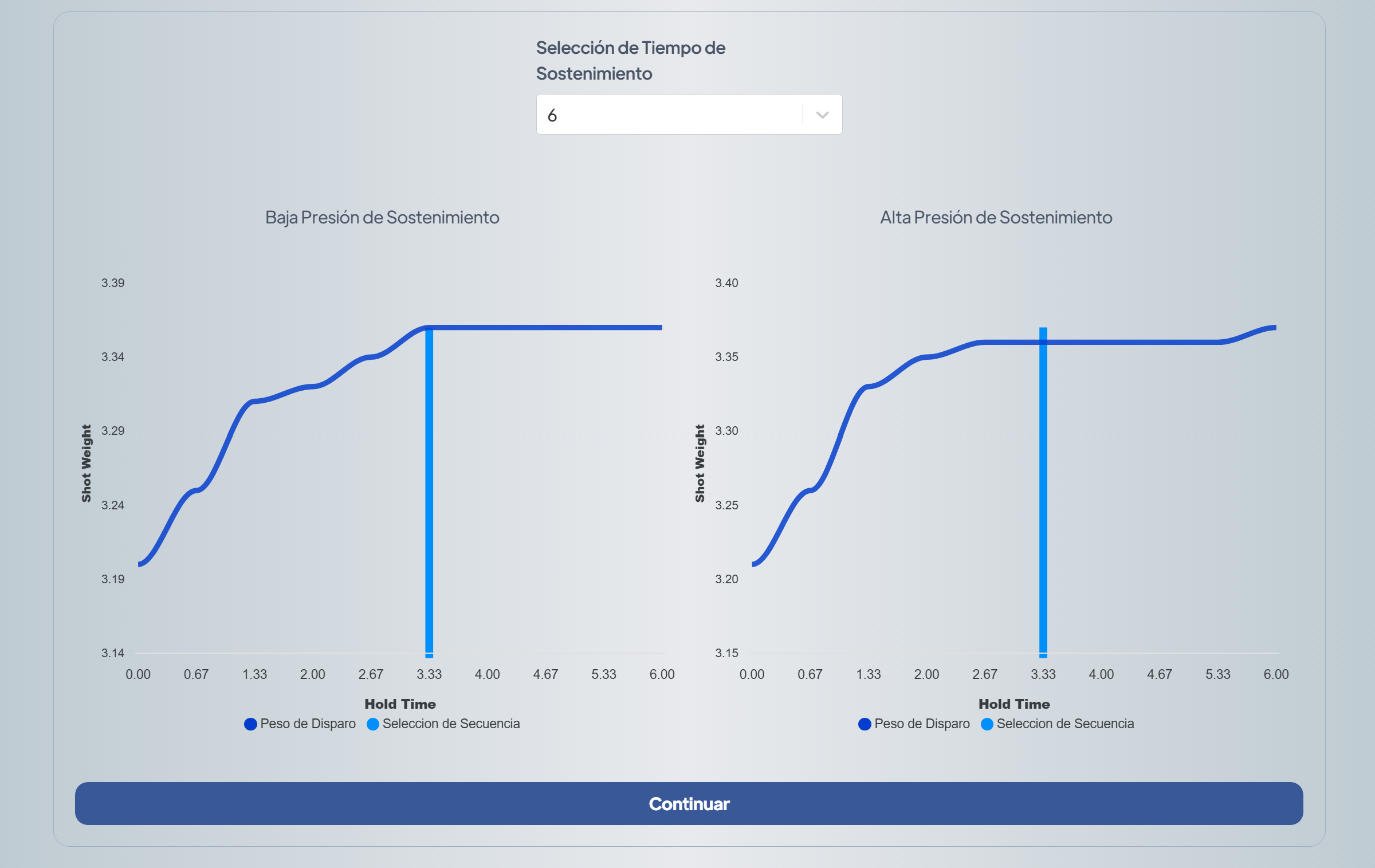

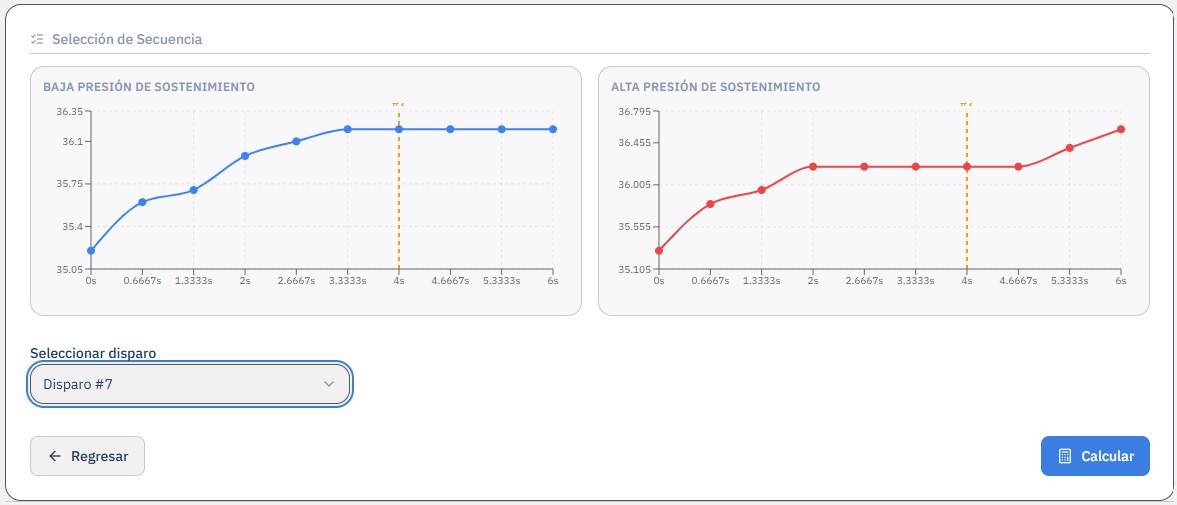

Utiliza el selector para encontrar el tiempo mejor adaptado para ambos estudios, cuidando que sea elegído dentre de una linea recta, sin variación antes o después del selector, asegurando estabilidad de proceso en caso de cualquier variación.

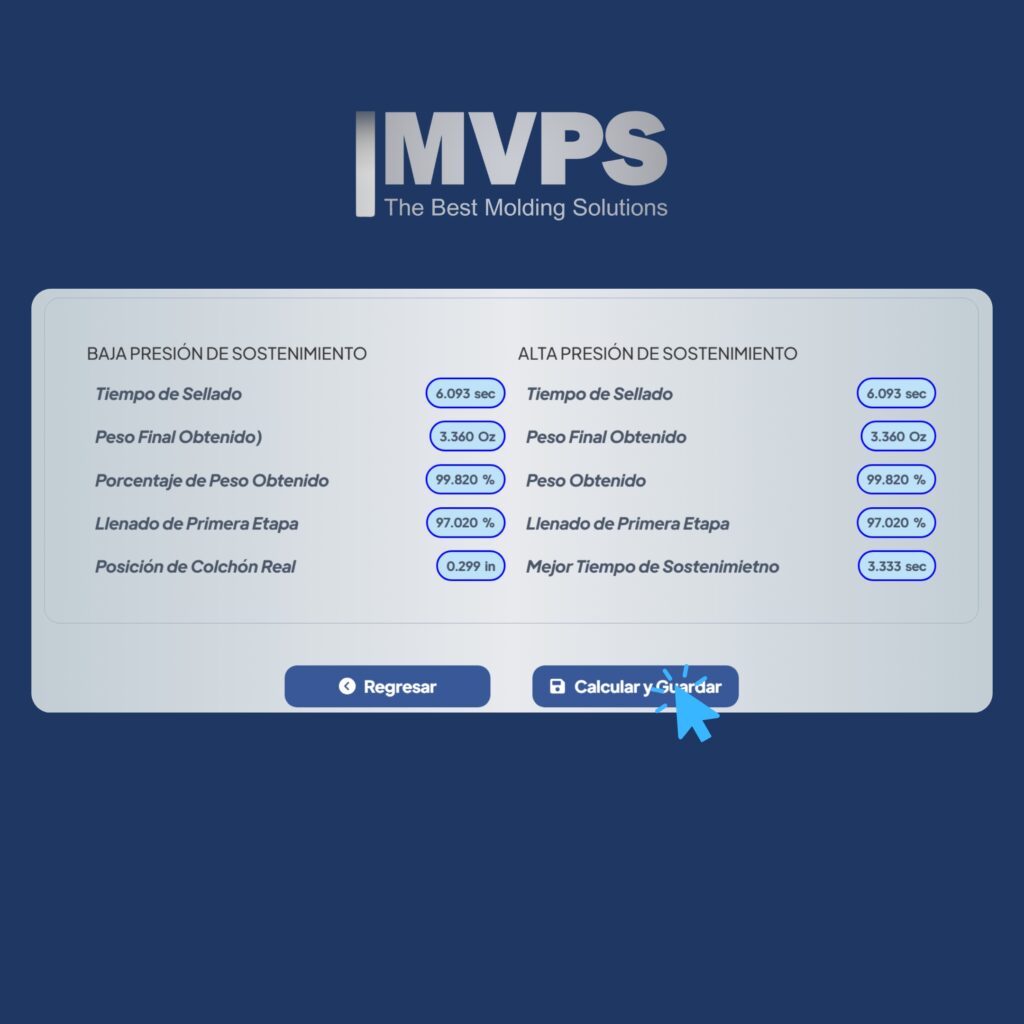

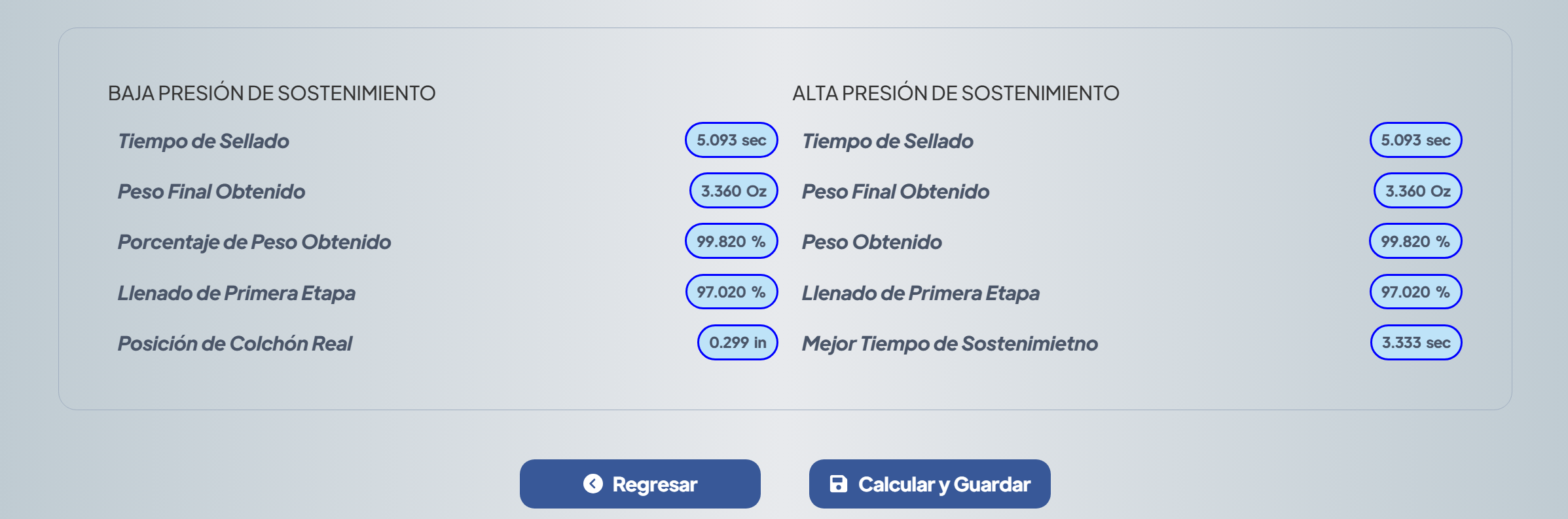

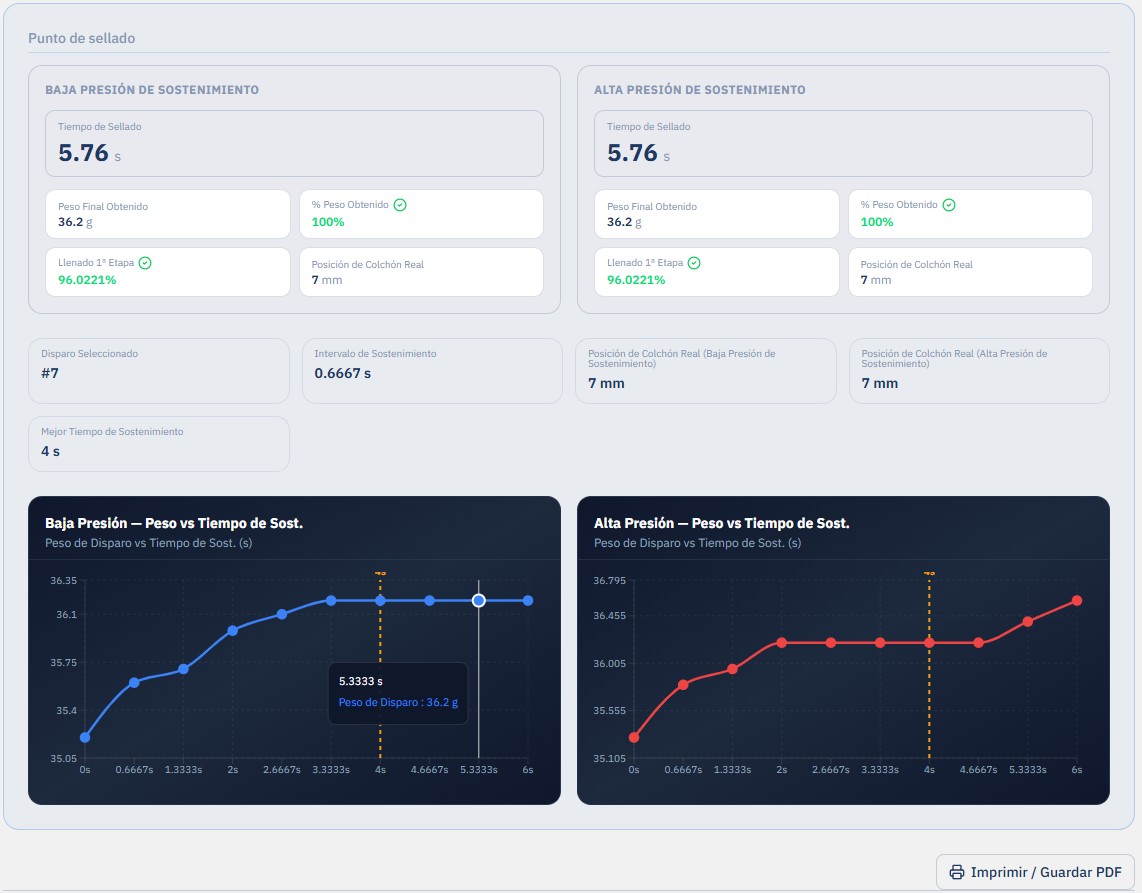

Conóce los resultados, el tiempo de sellado de tu proceso, el porcentaje en referencia al peso de la primera etapa y el el peso final.

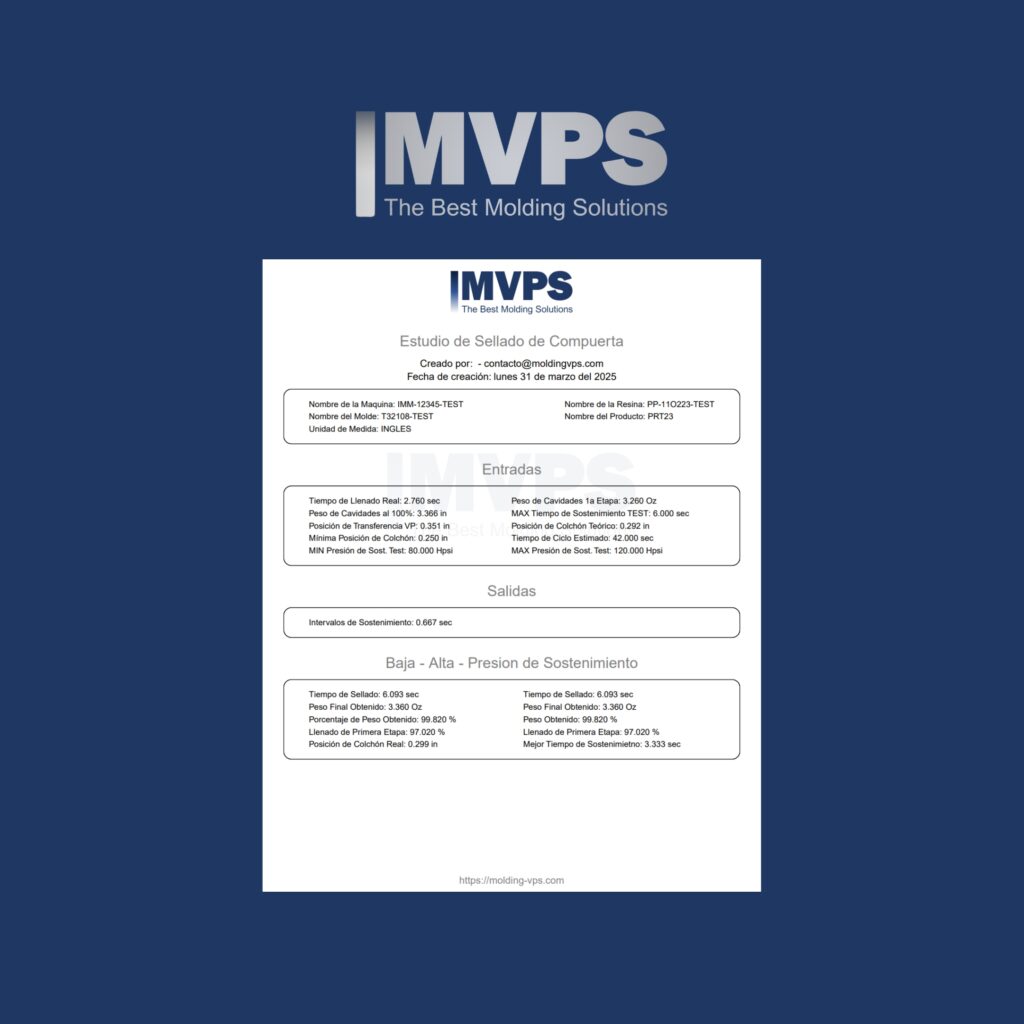

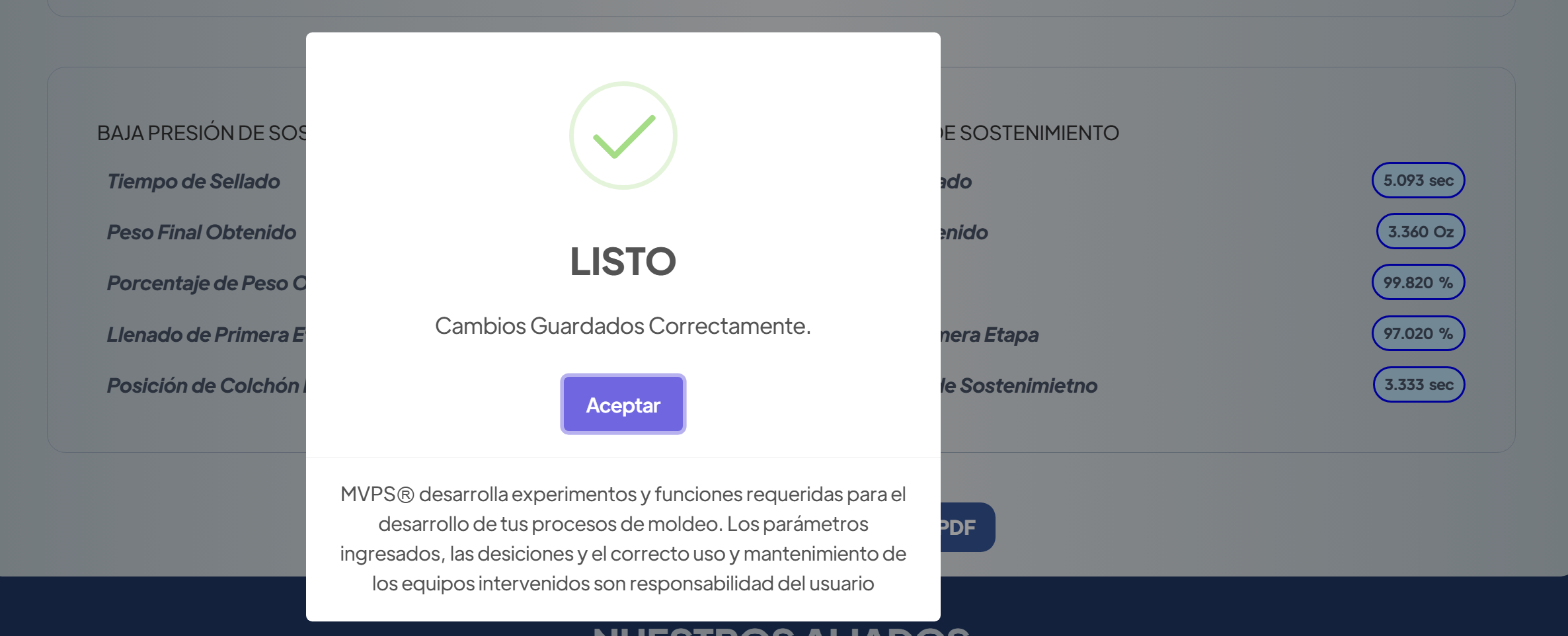

Descarga e Imprime
Puedes descargar los resultados en formato PDF e imprimirlos, es muy importante tener un archivo de tus cálculos, es por eso que MVPS te ofrece un almacenamiento personal en nuestro sitio www.moldinghub.com.
FAQ’s – Preguntas Frecuentes
¿Qué es el estudio de sellado de compuerta?
Es una prueba técnica que identifica el momento preciso en que el plástico en la entrada (compuerta) del molde se solidifica por completo, impidiendo que el material entre o salga de la cavidad.
¿Cómo se realiza este estudio correctamente?
Se aumenta progresivamente el tiempo de sostenimiento (hold time) segundo a segundo, recolectando y pesando las piezas de cada intervalo hasta que el peso se estabiliza.
¿Por qué es un error retirar la presión antes del sellado?
Si la presión de sostenimiento se retira antes de que la compuerta congele, el material fundido dentro de la cavidad regresará al canal (reflujo), causando variaciones de peso, hundimientos y dimensiones inestables.
¿Qué sucede si mantengo la presión mucho tiempo después del sellado?
Estarás desperdiciando tiempo de ciclo valioso sin añadir valor a la pieza. Una vez que la compuerta está sellada, aplicar más presión no afecta a la pieza, solo incrementa el consumo energético y el desgaste de la máquina.
¿Cómo influye el tamaño de la compuerta en el tiempo de sellado?
Compuertas más grandes o gruesas tardan más tiempo en enfriarse y sellar. Esto permite compactar mejor piezas de paredes gruesas, pero extiende el tiempo de ciclo total.
Optimiza tu productividad
Determina el tiempo exacto de sellado y elimina segundos muertos. Registra tus datos de pesaje en nuestra herramienta: www.moldinghub.com.
¿La temperatura del molde afecta el sellado?
Sí. Un molde más frío acelera la transferencia de calor, haciendo que la compuerta selle más rápido. Por el contrario, un molde caliente requiere más tiempo de sostenimiento para evitar el reflujo de material.
¿Es necesario realizar este estudio en moldes de colada caliente?
Absolutamente. Aunque el canal esté caliente, la punta de la boquilla o la zona de la compuerta en contacto con la cavidad fría debe sellar para mantener la integridad dimensional de la pieza.
¿Qué relación hay entre el sellado de compuerta y el peso de la pieza?
El peso de la pieza aumentará con el tiempo de sostenimiento hasta que la compuerta selle. En ese punto, la gráfica de peso se vuelve plana. Ese valor es el peso estándar que garantiza una pieza bien compactada.
Las aplicaciones desarrolladas por moldingvps han sido desarrolladas y verificadas previamente. La confiabilidad de los procesos, equipos y herramientas son responsabilidad de cada usuario, así como el seguimiento de sus programas de mantenimiento, calibración y calidad para cada uno de ellos.
Los resultados ofrecidos por nuestras aplicaciones son 100% teóricas, dependen del correcto uso y llenado de cada elemento. Para cualquier duda envíanos un correo a contacto@moldingvps.com, en la brevedad posible le daremos seguimiento a cada caso.
