Área Proyectada
El objetivo de calcular el Área Proyectada de un molde es poder establecer la Fuerza de Cierre apropiada para moldear una pieza en base a su resultado y el tipo de Resina utilizada.
Calcularemos el Área Proyectada o Sombra 2D frontal del molde, es decir, donde se forma el perímetro de sellado o Línea de Partición de la pieza, para después poder determinar el rango de Fuerza de Cierre que podemos utilizar, basados en la información de la Resina y el Factor de Tonelaje.
Ocuparemos instrumentos de medición, como: Vernier, Micrómetro o Sistema de Visión por Imagen, cuanto mas preciso sea tu instrumento, mas cercano será el valor obtenido, también es necesario identificar que el instrumento sea el indicado para tomar la medición, si es una Dimensión de Envoltura Perfecta o es necesario equipo de medición sofisticado.
También es posible extraer las dimensiones de las Figuras Geométricas, desde el Modelo Matemático o Sólido 3D del Molde.
Instrucciones:
- Dibuja el Área Proyectada tratando de dividirla en figuras geométricas básicas, de acuerdo a las 5 mostradas en la imagen.
- Elige la opción Runner o Corredor como figura rectangular, la base (B) será igual al grosor y la altura (H) será igual a la longitud del corredor. Si es necesario, y el Corredor tiene reducción de grosor en diferentes secciones, agrega las filas necesarias de Corredor para mejorar el resultado.
- Divide la forma de las Cavidades en figuras geométricas simples.
- Selecciona cada Figura Geométrica en la tabla y anota las dimensiones requeridas para el cálculo de cada área
- Si las cavidades tienen Huecos Formadores, estos deberán ser restados del Área Proyectada, deberán ser medidos de la misma manera y anotados en las filas correspondientes a Huecos Formadores, para poder hacer la resta de cada uno de ellos.
- Selecciona el número de cavidades que tenga el molde. En el caso del Corredor solo necesitará poner 1 Cavidad, ya que se contempla todo el recorrido del mismo.
- Nota 1: Las dimensiones de longitud pueden ser seleccionadas en Sistema Métrico Decimal o Sistema Inglés Imperial y se debe utilizar el Factor de Tonelaje correspondiente a cada uno de sus sistemas.
- Nota 2: El Área Proyectada puede ser obtenida mediante el software de diseño utilizado para el sólido del molde, en este caso, podemos avanzar directo al cálculo de tonelaje (Esta función será habilitada próximamente).
Cálculo de Fuerza de Cierre
Una vez determinada el Área Proyectada, podrá calcular el Tonelaje, ingresando el Factor de Tonelaje y el Factor de Seguridad. El Factor de Tonelaje puedes encontrarlo en las Tablas Generales de Referencia en la sección Mis Resinas, ahí podrá encontrar los valores generales para los materiales mas comunes para Moldeo por Inyección.
El Factor de Seguridad es responsabilidad de cada usuario. MVPS recomienda valores de entre 5 y 15% para evitar daños en las Herramientas.
Procedimiento: Área Proyectada y Tonelaje

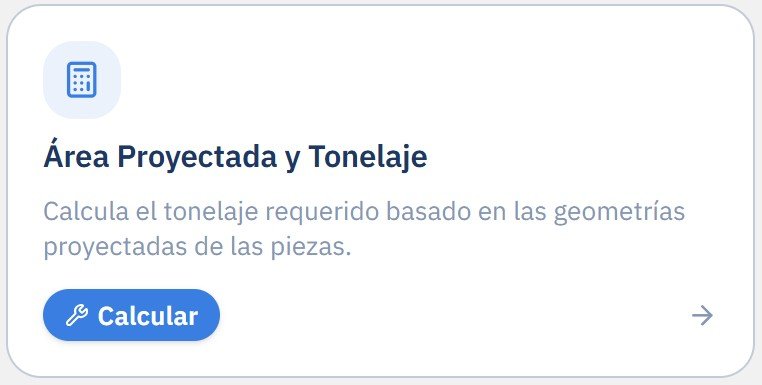

Selecciona la Tarjeta:
Área Proyectada y Tonelaje

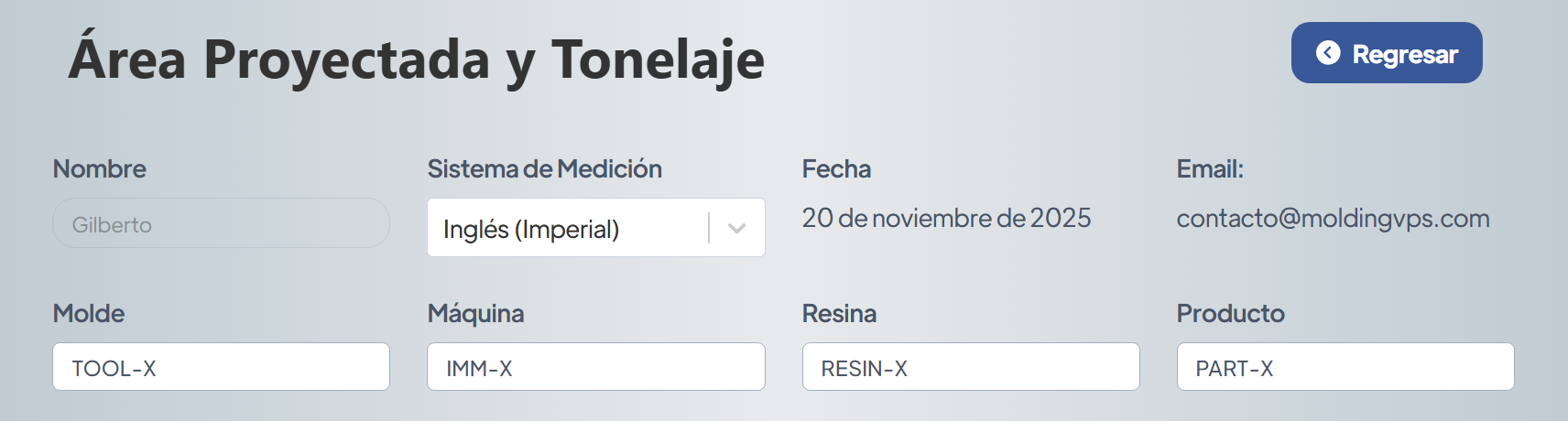

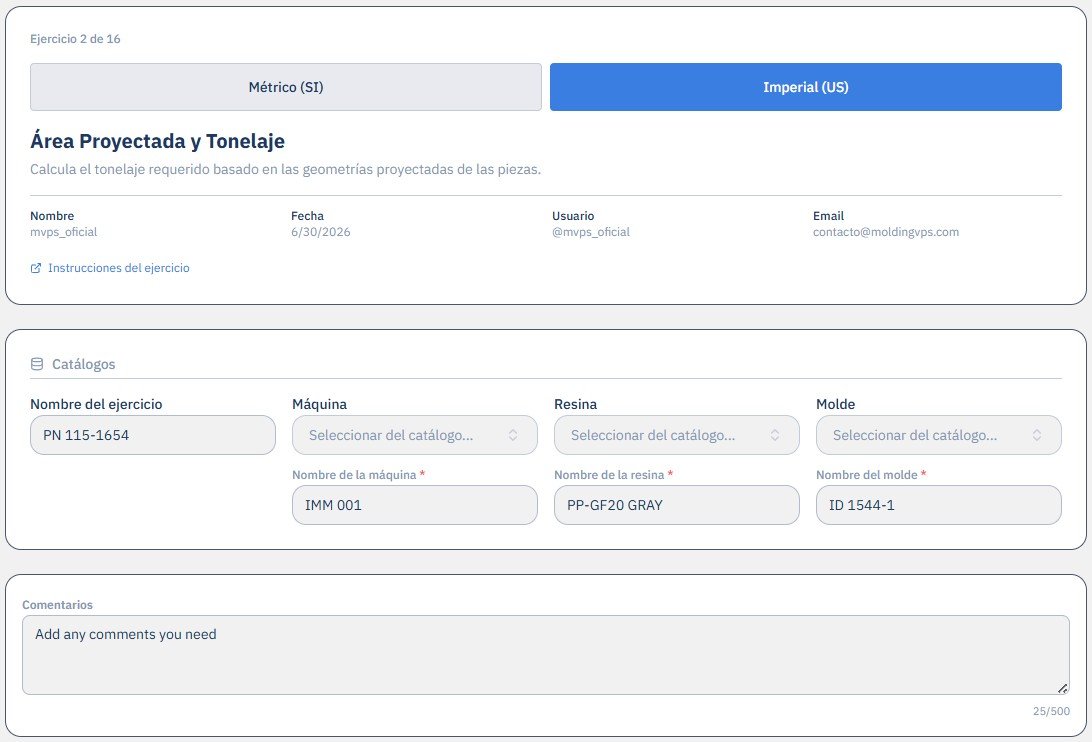

Ingresa la información de tu proyecto

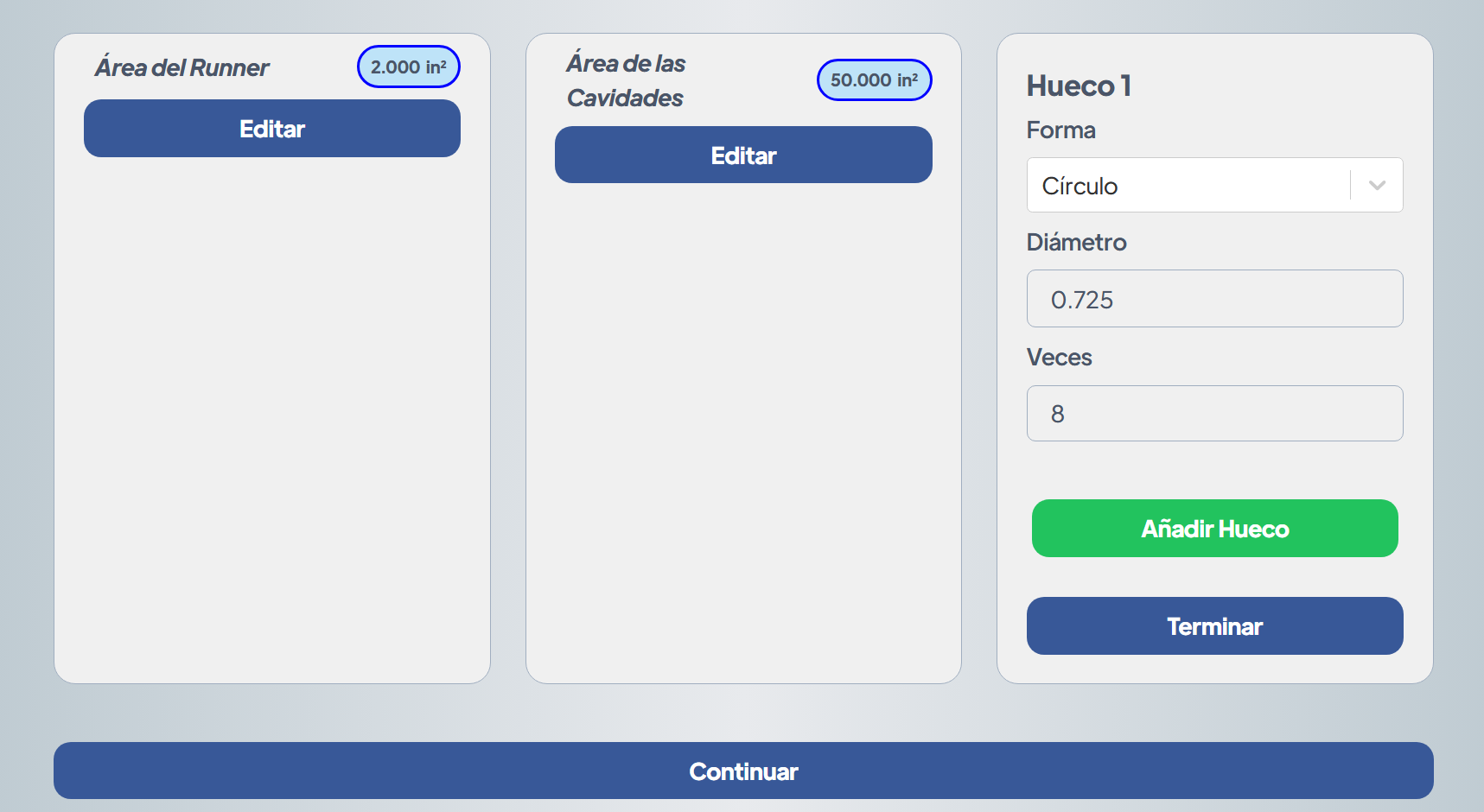

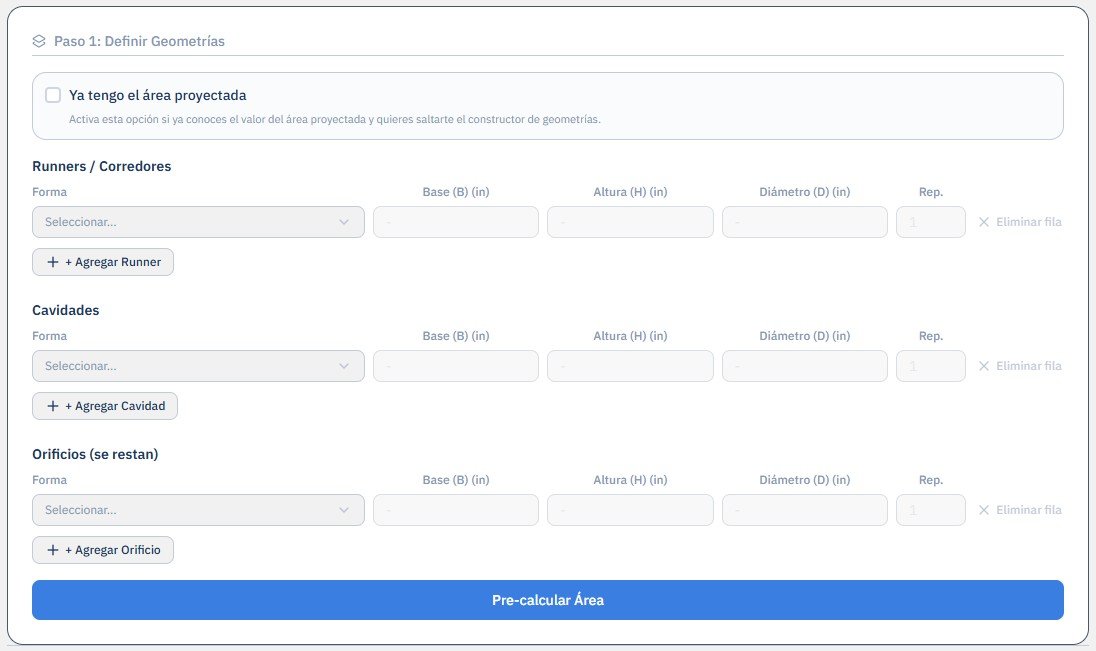

Captura los valores para cada sección
Corredor, Cavidad y Hueco
Clic en Continuar, tus valores ya están guardados

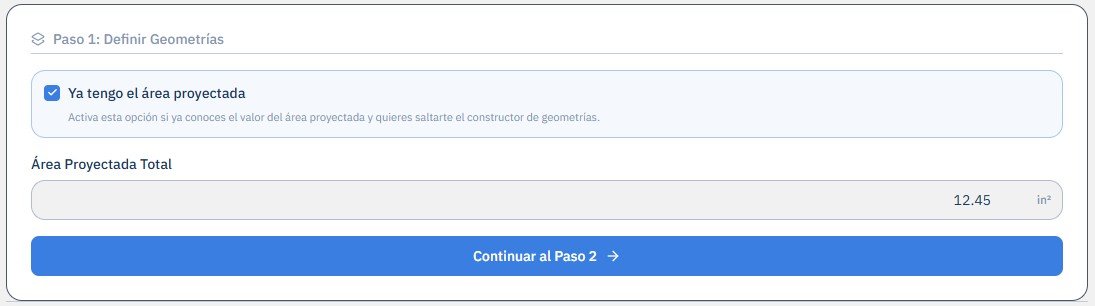

Ya tienes el Área Proyectada.

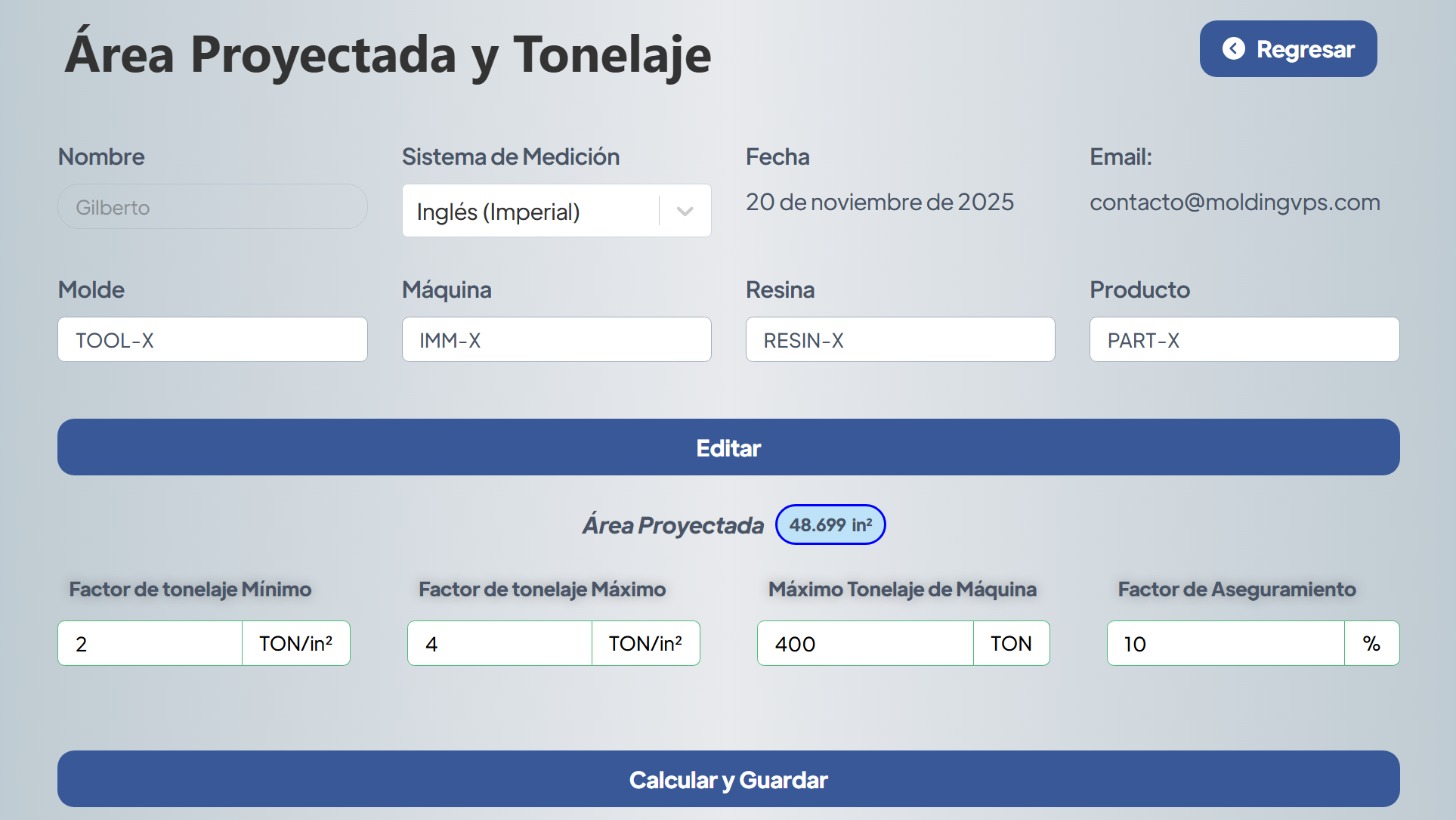

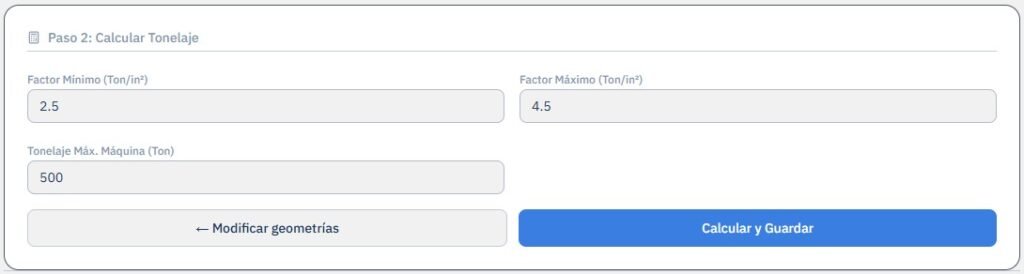

Ahora Ingresa los valores para el cálculo de Tonelaje

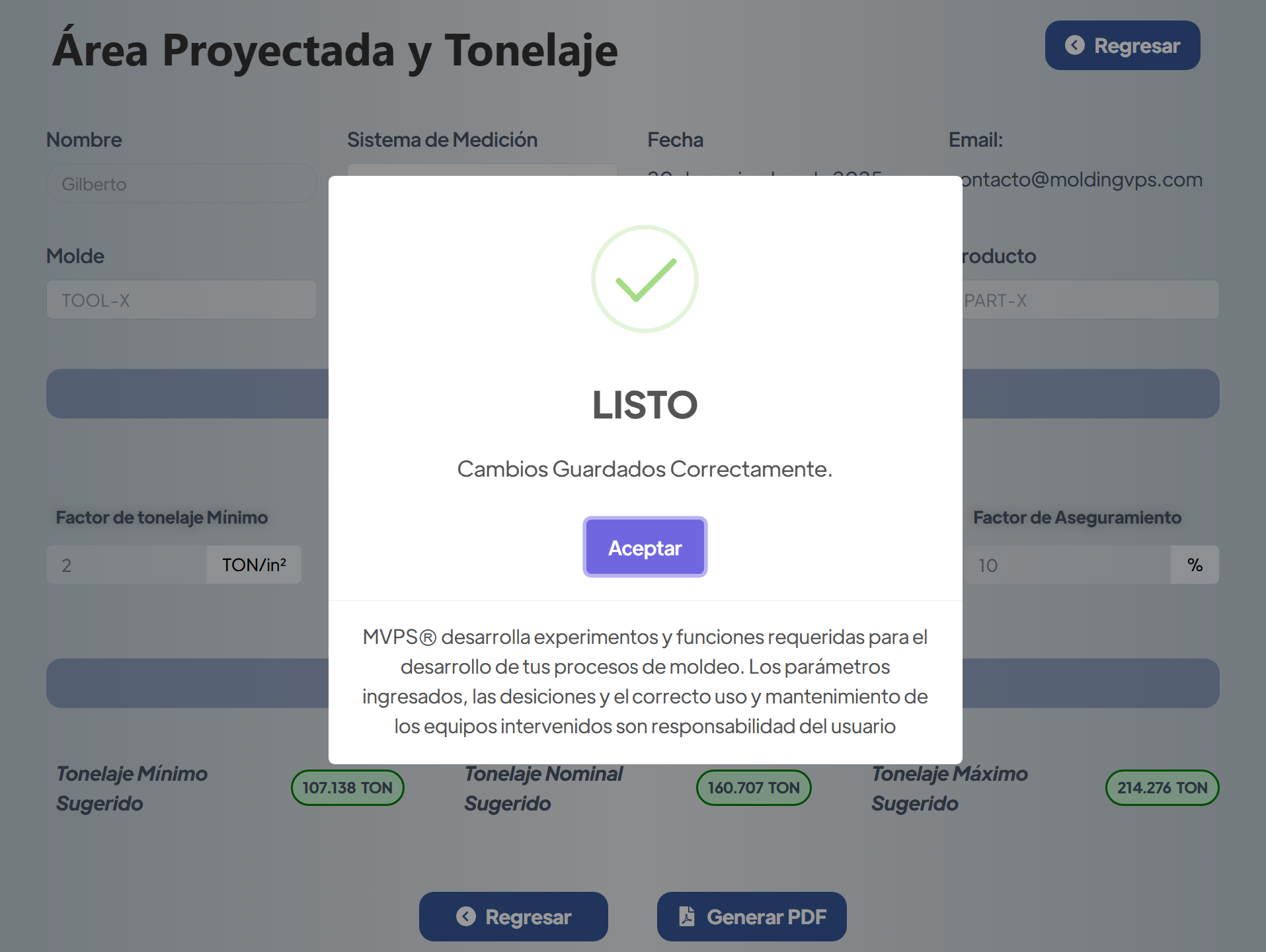

Listo!

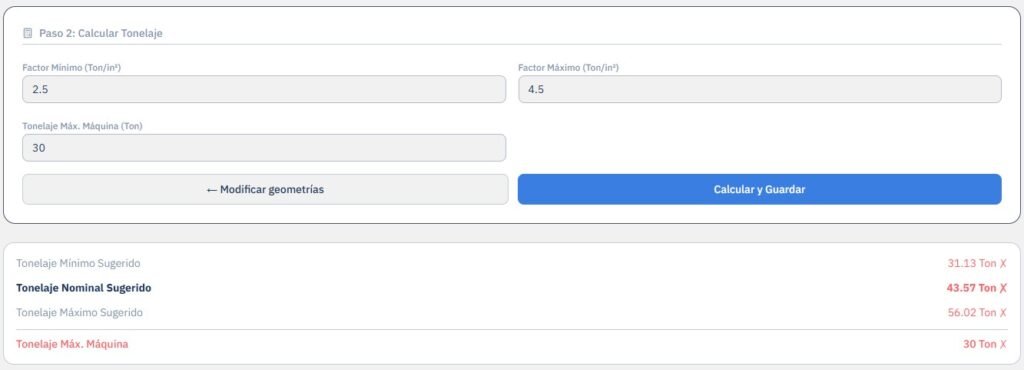

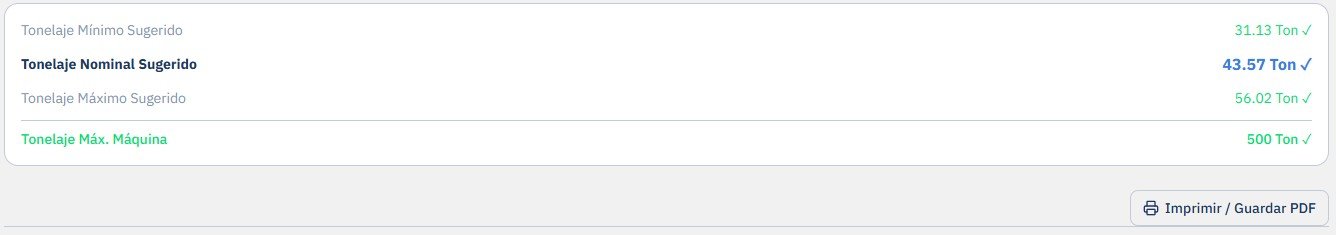

Ya tienes el Tonelaje Requerido para tu Proceso.
También un rango recomendado basado en el factor de seguridad ingresado.
Puedes descargar e imprimir tu reporte de Área Proyectada y Tonelaje
Los datos se guardan automáticamente en tu base de datos personal.
Las aplicaciones desarrolladas por moldingvps han sido desarrolladas y verificadas previamente. La confiabilidad de los procesos, equipos y herramientas son responsabilidad de cada usuario, así como el seguimiento de sus programas de mantenimiento, calibración y calidad para cada uno de ellos.
Los resultados ofrecidos por nuestras aplicaciones son 100% teóricas, dependen del correcto uso y llenado de cada elemento. Para cualquier duda envíanos un correo a contacto@moldingvps.com, en la brevedad posible le daremos seguimiento a cada caso.
